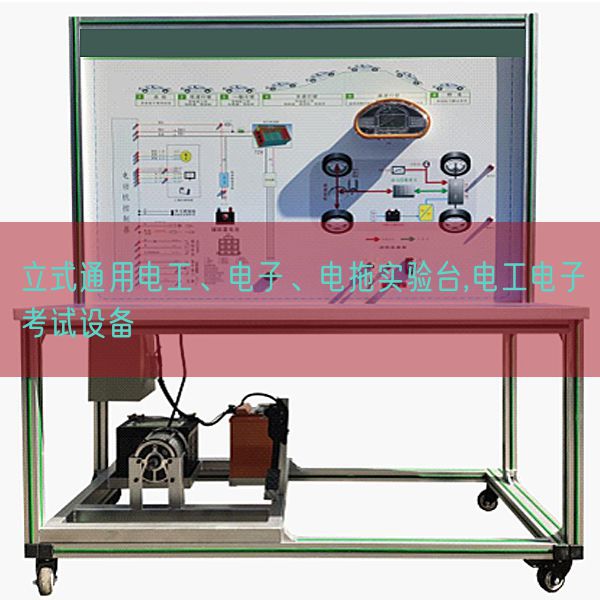

L-755C 立式電工.電子.電拖實驗與電工.電子.電拖技能綜合實驗考核裝置

一、基礎簡介：
本實驗與實驗綜合裝置即能完成"電工學""電工原理""電子技術""電力拖動""工廠電氣控制技術"等課程實驗，又能完成"電工技能實訓""電工實驗""電力拖動控制線路與技能實訓""電子技能實訓"等課目的實驗，還可拓展plc可編程控制、變頻技術等課程實驗實驗。實驗部分在九孔萬能通用實驗板上完成，可完成交直線DC、振蕩、磁路電子回路、運算放大器、整流電子回路、交直線DC放大電子回路、數字邏輯電子回路、電氣控制等實驗項目。電工實驗考核部分在網孔板上完成，接近工業現場，動手能力強，實驗方法靈活，能完成"工量具及儀表的使用電工基礎技能實訓"，"電機的裝配維護與故障處置整理"，"工廠電氣控制線路的調節測試與維修"，"常用生產機械電氣控制線路的故障解析與處置整理"等實驗考核項目。電子技能實驗改革傳統實驗室實驗教學模式，經過基礎實操技能和三十幾類實用新型電子回路的制作、調節測試，使學生掌控把握電子設備的作業調節測試、掌控把握焊接和電子回路組裝工序技藝技能。該裝置適用高等、中等、職校及技校現有實驗室更新換代或新建擴建實驗室的理想設備。
二、特別點：
1、即能完成電工、電子、電拖實驗又能實行電工、電子、電拖實驗考核，大大節省實驗用房，節省管理人員。
2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體應用較科學的壓卡式構造，維修拆卸裝配便利。元件盒在九孔萬能實驗板上隨意插接成實驗電子回路，方法靈活，使學生所學知識靈活運用、快速掌控把握。
3、實驗部分在網孔板上完成，實操便利、靈活，更換便捷，接近工業現場，易拓展實驗功能或開展新實驗項目。
4、實驗實驗項目豐富（一臺裝置能完成電工、電子、電拖的實驗實驗項目），綜合性強，裝置功能齊全。
5、設定有電壓（V）型電流（A）型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動作業電源。能保證設備和實操者安全。
6、參考標準為一室12臺學生臺，1臺教師臺，用戶可按照學生人數酌情增減，教師臺即能演示又能分別控制學生臺的作業電源。
四、功能包括
　1、電源及功能數值：
　　1.1寫入電源：由啟動、停止按鈕控制三相四線電源寫入，寫入時指示燈亮。
　　1.2電源輸出：有嵌入式保險盒，三相漏電開關，過載、短路軟截止保護裝置，三級保護功能。
　　A組：單、三相可調交流AC電源，提供0－430V連續可調的交流AC電源，同時可得到0-250V一相可調電源（配備有一臺1.5KVA的三相自耦調壓器，配備有三只交流AC電壓（V）表，指示調壓輸出電壓（V））
　　B組：低壓交流AC電壓（V）3－24V分七檔可調，最大輸出電流（A）1.5A，電流（A）表指示。
　　C組：低壓直線DC穩壓電源，電壓（V）5V，電流（A）0.5A，電流（A）表指示。
　　D組：雙路恒流穩壓電源，二路輸出電壓（V）均為0-30V，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）為1.5A，設定有預設式限流保護功能，輸出有0.5級數字電流（A）表、電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
　　E組：一相交流AC市電輸出，由萬能插板供用戶設備使用。
　2、安全保護：設定有電壓（V）型和電流（A）型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，保證實操者和設備安全。
　3、功率（W）輸出函數發生器：
　　1）應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
　　2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　3）頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。
　　4）輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。
　　5）方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。
　　6）頻率計最高測量界限100MHz，自動換檔。
　4、單次脈沖：每次可輸出一對正負脈沖。
　5、音頻功率（W）放大器：寫入音頻 電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大電子回路擴音，也可作信號尋跡。
　6、七段譯碼器：6組七段譯碼器及對應譯碼顯露數碼管。
　7、智能型功率（W）、功率（W）因數表
　　由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲15組測量數值，供隨時查閱。
　8、真有效值智能交流AC電流（A）表一只
　　由單片機主控測量試驗電子回路包括全數字顯露和全測程交流AC電流（A）表一只，經過鍵控、數字顯露窗口完成人機對話功能控制模式。能對交流AC信號（20-20KHz）實行真有效值測量，測量界限0～5A，測量范圍自動判別、自動變換，精確度0.5級，四位數碼顯露。同時能對數值實行存儲、查詢、修改（共15組，掉電存檔）。
　9、智能型直線DC數字電流（A）表一只
　　應用ECL公司高功能AD變換器配以高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。手動測量范圍為：20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
　10.虛擬儀表器具(不需電腦協作使用)：
　　1、終端部分（裝學生實驗屏上）同時配備有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量寫入輸出模型塊。
　　2、基于LabVIEW虛擬儀表器具程序的編程方法，學生可自行設計各種虛擬儀表器具。
　　3、功能數值：
　　1）兩路虛擬隨意波動線信號發生器，輸出頻率可編程，電壓（V）幅度可調；
　　　　通道數：2路
　　　　分辨率：8 bits
　　　　電壓（V）界限：-5~5V
　　　　頻率步長：1HZ
　　　　波動線：隨意信號
　　　　輸出頻率：>1MHZ
　　2）雙蹤存貯示波器，多種同步方法，存貯深度可編程；
　　　　通道數：2路
　　　　帶寬：20MHZ
　　　　分辨率：8位
　　　　電壓（V）界限：-10~+10V
　　　　存貯深度：64K
　　3）雙通道頻譜分折儀；
　　4）八通道邏輯分折儀，多種同步方法，存貯深度可編程；
　　　　8路寫入
　　　　分 率：25nS
　　　　存貯深度：64KHZ
　　5）數字三用表，可測電阻、電容、電感、電壓（V）等；
　　　　數字IO口
　　　　通道數：8路IO
　　　　寫入電平：TTL
　　　　輸出電平：TTL
　　　　電流（A）驅動：20mA/通道
五、全室包括與配備裝備（以參考標準：1臺教師臺，12臺學生臺為例）
　1、實驗實驗屏12個，每臺學生臺配備裝備1臺，材料為鋼制雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。
　2、實操桌：鋁木構造，桌面為防火燒、防水浸、耐磨損高密度板。共12張，一桌二座，桌面配備裝備一塊膠皮板保護桌面，桌體下部為元件儲物儲物柜，放置元件。
　3、教師臺1臺：由實驗實驗演示屏、桌、學生電源包括控制器構成，即可作實驗實驗講解演示又能分別控制學生臺的作業電源以提升安全系數。
　4、器件材料配備裝備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：

B：電子實驗
1．常用儀表器具儀表的使用
2．常用電子元件的識別與檢驗測試
3．電烙鐵拆卸裝配與電子錫焊技能實訓
4．印刷線路板的制作
5．三端包括穩壓直線DC電源的制作
6．串聯型直線DC穩壓電源的制作
7．低頻信號電壓（V）放大器的裝配與測量試驗
8．設定有負反饋信號放大器電子回路的制作與測量試驗
9．文式橋振蕩器的焊接與調節測試
10．電池電壓（V）監視電子回路的制作與測量試驗
11．電子催眠器電子回路的制作
12．模仿"知了"電子電子回路的制作實驗
13．實用聲控、光控節電照明燈的制作與實驗
14．電子驅蚊器線路的制作實驗
15．保護視力定時器線路 16．語音報警喇叭的制作與實驗
17．邏輯測量試驗器的制作與測量試驗
18．正負脈沖信號的制作與測量試驗
19．智力競賽搶答器的制作
20．水位報警器電子回路的制作
21．迷你閃光彩燈的制作
22．光控音樂門鈴
23．實用模仿自然風控制器的制作
24．臺燈調光電子回路
25．實用CMOS觸摸鎖鑰電子回路
26．自動充電器的制作
27．半導體收音機的組裝與調節測試
28．助聽器的組裝與調節測試
29．聲、光控樓道燈的組裝與調節測試
30．滅火機器人的組裝與調節測試

（二）實驗部分：
A：電工實驗
1．電工測量儀表的使用　　　　　　　
2．常用元件的識別與檢驗測試　　　　　　
3．線性元件與非線性元件的伏安特性
4．電源的外特性　　　　　　　
5．電位值、電壓（V）值的測量　　　　
6．電流（A）表和電壓（V）表的擴程　　　　　　　
7．基爾霍夫定律的檢驗　　　　
8．驗征楞次定律
9．迭加原理與互易定理的檢驗　　　　　
10．戴維南定理與諾頓定理的驗征　　　　
11．電壓（V）源與電流（A）源的等效變換　　　　　
12．受控源特性的研究　　　　　　　　　
13．一階電子回路實驗　　　　　　　　　　　
14．二階電子回路的過渡過程
15．研究LC元件在直線DC和交流AC電子回路中的特性
16．負載獲取最大功率（W）的條件
17．交流AC電子回路功能數值的測量
18．正弦交流AC電子回路中RLC元件的特性
19．RL及RC串聯電子回路實驗
20．RLC串聯諧振電子回路
21．日光燈電子回路的連接及功率（W）因數改善
22．三相負載的星、三角接法
23．三相電子回路及功率（W）的測量
24．R-C選頻互聯網的研究
25．二端口互聯網研究　
26．一相變壓器實驗　　　　　　
27．互感電子回路實驗
28．三相異步電機的使用與起動
29．三相電機繼電接觸控制的基礎電子回路
30．三相電機Y-△起動控制實驗
31．三相電機的順序控制實驗
32．三相電機能耗限制動作控制實驗
33．最簡便的電子回路　　　　　　　　　　　
34．電子回路中各點電位與參考點的選用　　
35．電阻的串聯　　　　　　　　　　　　
36．電阻的并聯　　　　　　　　　　　　
37．電阻的混聯　　　　　　　　　　　　
38．電阻分壓器電子回路　　　　　　　　　　
39．全電子回路歐姆定律　 40．電橋的應用與平衡條件　　　　　　
41．節點電壓（V）法　　　　　　　　　　　
42．線路電壓（V）法　　　　　　　
43．支路電流（A）法　　　　　　　　　　　　
44．RCL并聯電子回路　　　　 　　　
45．串聯電子回路　　　　　　　　　
46．變壓器構造及作業原理　　　　　
47．基爾霍夫第一定律　　　　　　　　　
48．基爾霍夫第二定律　　　　　　　　　
49．日光燈電子回路原理　　
50．擴大電壓（V）表測量范圍　　　　　　　　　
51．擴大電流（A）表測量范圍
52．RC電子回路的過度過程　　　　　　　 　
53．RL過渡過程　　　　　　　　　　
54．電容的串聯電子回路　　　　　　　　　
55．電容的并聯電子回路
56．電容器的充放電
57．電容器在交直線DC中的作用
58．條形磁鐵在線圈中的動作
59．電容的混聯
60．純電阻、電感、電容電子回路
61．磁耦合線圈的順串
62．磁耦合線圈的反串
63．歐姆表的作業原理
64．雙聯開關二地控制
65．用示波器查看磁滯回線
66．磁路歐姆定律
67．兩線圈的互感及同名端
68．互感耦合
69．提升功率（W）因數的方法
70．一相電子回路功率（W）的測量
71．收錄機電源電子回路
72．濾波電子回路
73．電阻與溫度（℃）的關系:用伏安法測出燈絲
在不一樣電壓（V）下的阻值。
74．三相異步電機閘刀控制正轉實驗
75．設定有過載保護的控制線路
76．按鈕控制的正反轉控制線路
77．接觸器控制星一三角降壓起動控制線路

B：電子實驗
1．晶體二極管的特性及檢驗測試 　　　　　　
2．晶體三極管寫入輸出特性
3．低頻小信號電壓（V）放大器
4．直接耦合兩級放大器
5．RC耦合兩級放大器
6．負反饋對放大器功能的影響
7．變壓器耦合推挽功率（W）放大器
8．互補對稱推挽功率（W）放大器(OTL)
9．一相半波整流
10．一相全波整流
11．一相橋式整流
12．一相橋式整流濾波
13．單結晶體管特性
14．單結晶體管觸發電子回路
15．晶閘管簡便測量試驗及可控整流電子回路
16．場效應管測量試驗
17．串聯型穩壓電壓（V）
18．差動放大電子回路的研究
19．包括運放功能數值的測量試驗
20．包括運放減法電子回路
21．包括運放加法電子回路
22．包括運放積分電子回路
運用上述44項實驗元件也可完成面實驗
45．P-N結單向導電特性
46．三權管ICBO的測量電子回路
47．三極管ICEO的測量電子回路
48．三極管電流（A）放大 　
49．三極管的VA特性 　
50．帶負載的單級小信號電壓（V）放大
51．電壓（V）負反饋偏置電子回路
52．分壓式電流（A）負反饋偏置電子回路
53．用熱敏電阻平穩作業點
54．用二極管平穩作業點
55．解析Ce對低頻特性的影響
56．共基極放大實驗電子回路 　
57．共集電極放大實驗電子回路
58．共源極基礎放大電子回路
59．場效應管自給偏壓放大電子回路
60．場效應管分壓式自偏壓電子回路
61．場效應管共漏極電子回路
62．場效應管共柵極電子回路
63．單管阻容放大電子回路
64．基礎直線DC放大電子回路
65．用電阻提升后級發射極電位
66．用穩壓管提升后級發射極電位
67．變壓器耦合放大電子回路
68．甲類功率（W）放大電子回路
69．乙類功率（W）放大電子回路
70．串聯電流（A）負反饋
71．串聯電壓（V）負反饋電子回路
72．并聯電壓（V）負反饋電子回路
73．并聯電流（A）負反饋電子回路
74．兩級放大電子回路中的負反饋
75．射極輸出電子回路
76．自舉射極輸出電子回路
77．用電容衰減高頻電壓（V）　　　　　　　
78．用負反饋消除自激振蕩
79．電池監視電子回路
80．場效應管、三極管構成放大電子回路
81．PNP-NPN直接耦合放大電子回路
82．共基共射放大電子回路
83．晶體管開關作用
84．液位光電控制
85．簡便的溫控電子回路
86．模仿光控簡易路燈自動開關電子回路
87．RC移相振蕩器
88．雙T選頻互聯網
89．雙T選頻互聯網構成的振蕩器
90．變壓器反饋式振蕩電子回路
91．場效應管變壓器反饋式振蕩電子回路
92．防盜報警電子回路
93．串聯型晶體振蕩電子回路
94．互補音頻振蕩訊響器
95．報警訊響器
96．音樂門鈴電子回路
97．電子報警器電子回路
98．差動放大電子回路的基礎形式
99．電子門鈴電子回路
100．準互補對稱電子回路
101．三管OTL互補對稱電子回路
102．長尾式差動放大電子回路
103．差動寫入單端輸出
104．單端寫入雙端輸出
105．單端寫入單端輸出
106．雙電源式長尾差動放大電子回路
107．差動式放大器實驗電子回路
108．設定有恒流源的差動放大電子回路措施
109．單端輸出差動放大電子回路的溫諷解析
110．閃光器電子回路
111．運算放大器的基礎接法
112．電流（A）差動式運放用作交流AC比例放大
113．Vos的簡易測量方法
114．Aos的簡易測量方法　　　　　　　
115．Aod的簡易測量方法　　　　
116．共模抑制比Cmrr的簡易測量試驗
117．最大共模寫入電UIcm的簡易測量試驗
118．Yopp的簡易測量試驗
119．SR的測量方法
120．基礎同相放大接法
121．運放包括的LC振蕩器
122．電熱杯調溫電子回路
123．引到反向端寫入調零措施
124．引到同向端寫入調零指施
125．為使電值不致過大的接法
126．運用三極管的基極電流（A）完成Ios的溫度（℃）補償
127．運用T型互聯網提升等效反饋電阻 　
128．使互補管作業在甲乙類擴大輸出電流（A）的措施
129．對電容負載實行校正時措施　　　　
130．反相寫入保護措施
131．同相寫入保護措施 　　　
132．運用穩壓管保護器件 　　　　　
133．電源極性錯接的保護 　　　
134．電源啟動瞬間過壓保護　　　　
135．二極管檢波電子回路 　　　 　
136．運用PN結的溫度（℃）系數測量溫度（℃）的電子回路原理
137．雙二極管限幅器
138．反相運放基礎電子回路 　　　
139．可變比例放大 　　　
140．同相運放基礎電子回路 　　　
141．電壓（V）/電流（A）變換電子回路 　　　
142．電流（A）/電壓（V）變換電子回路
23．包括運放微分電子回路
24．包括運放文氏正弦波振蕩器
25．電容三點式振蕩器
26．電感三點式振蕩器
27．包括穩壓電子回路
28．無穩態電子回路（多諧振蕩器）
29．施密特觸發器
30．包括與門邏輯功能測量試驗
31．包括非門電子回路邏輯功能測量試驗
32．包括或門電子回路邏輯功能測量試驗
33．包括與非門邏揖功能測量試驗
34．CMOS門電子回路的測量試驗
35．基礎RS觸發器
36．JK觸發器
37．D觸發器
38．555時基電子回路的應用（方波發生器)
39．二一十進制計數器
40．二一十進制8421譯碼器
41．加法器
42．減法器
43．用包括與非門包括單穩態觸發器
44．結合邏輯電子回路

143．電壓（V）跟隨器 　　　
144．差動放大基礎電子回路 　　　
145．運算放大器的差動輸　　　 　
146．反相寫入求和運算 　　　
147．同相寫入求和運算
148．雙端寫入求和運算
149．基礎積分電子回路
150．EG考濾泄漏阻對的積分運算電子回路　
151．提升積分時間常數的措施
152．快速積分電子回路
153．模仿一階微分方程電子回路
154．模仿二階微分方程電子回路
155．基礎微分電子回路
156．實用微分電子回路
157．運用間接方法得到近似微分
158．基礎對數運算電子回路
159．運用三極管的對數特性構成對數運算電子回路
160．反對數放大的基礎電子回路
161．Vo正比于VxVy電子回路
162．簡便的過零此較電子回路
163．設定有滯迥特性的對比電子回路
164．雙限對比電子回路
165．運用二級管作為上限檢驗測試幅度選用電子回路
166．雙限三態對比電子回路
167．下限檢幅選用電子回路
168．基礎采樣保護電子回路
169．RC無源網終的低通濾波電子回路
170．濾波電子回路接到結合套件的同相寫入端
171．濾波電子回路接到結合套件的反相寫入端
172．簡便二階RC濾波電子回路
173．經典型RC有源濾波電子回路
174．兩階有源濾波電子回路
175．多路反饋二級有源濾波電子回路
176．經典型二階高通有源濾波電子回路
177．基礎帶通濾波電子回路
178．經典型帶通濾波電子回路
179．用雙T互聯網構成的帶阻濾波
180．輸出限幅的反相器
181．實用差值運算放大器
182．矩形波振蕩電子回路
183．阻容移相觸發電子回路
184．電熱褥調溫裝置
185．寬度可調的矩形波發生器
186．簡便的鋸齒波發生器
187．幅頻可調的鋸齒波發生器
188．一相橋式整流常用畫法電子回路
189．全波整流電子回路的最大反向峰值電壓（V）
190．電容濾波電子回路
191．電容濾波帶電阻負載　　 　　　
192．全波整流電容濾波電子回路
193．RC濾波電子回路
194．多段RC濾波電子回路 　 　　
195．基礎的LC濾波電子回路 　　　
196．T型濾波電子回路 　　　
197．二倍壓整流電子回路 　　　
198．三倍壓整流電子回路 　　　
199．基礎穩壓管穩壓電子回路 　　 　
200．基礎調節管穩壓電子回路 　　　
201．設定有放大環節的穩壓電子回路 　　　
202．調節管穩流電子回路 　　　
203．電子濾波器 　　　
204．串聯穩壓電子回路　
205．并聯穩壓電子回路
206．電子催眠器　　　
207．三端包括穩壓電子回路
208．正電源輸出可調的包括穩壓電子回路
209．一相全波可控整流
210．硅穩壓管穩壓電子回路
211．一相半波可控整流
212．一相橋式半控整流
213．充電用硅整流器原理
214．感性負載對晶閘管的影響
215．晶閘管觸發導通試驗
216．反電動勢負載晶閘管電子回路
217．簡易電子調壓電子回路
218．測量試驗單結管分壓比n
219．單結管振蕩電子回路
220．單結管觸發應用電子回路
221．二極管"與"門電子回路
222．三極管"或"門電子回路
223．與邏輯形象化
224．或邏輯形象化
225．非邏輯形象化
226．三極管"非"門
227．三極管"與非"門
228．三極管"或非"門
229．三扳管雙穩態電子回路
230．三極管單穩態電子回路
231．三極管多諧振蕩電子回路
232．置位觸發電子回路
233．射極耦合雙穩態
234．對稱式多諧振蕩器
235．環形多諧振蕩器
236．微分型單穩態電子回路
237．包括施密特電子回路
238．矩形波發生器
239．單脈沖電子回路
240．連續脈沖發生器

C：電力拖動實驗
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、設定有自鎖的正轉控制線路
4、設定有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗限制動作控制線路
17、全波整流能耗限制動作控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、一相運行反接限制動作控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電子回路聯鎖控制線路
24、主電子回路聯鎖控制線路
