-JX09 四軸動作控制實驗裝置
一、簡述
四軸動作控制實驗裝置由電氣控制儲物柜、四軸作業平臺以及plc可編程控制器等部份構成。
四軸動作控制實驗裝置是模仿工業加工生產中的自動矯直機設備，運用三維（3D）滑臺、并經過PLC控制三維（3D）滑臺動作，同時經過編碼器反饋角位移功能數值，而完成工件矯直加工和模仿非接觸性測量的實驗教學設備。
四軸動作控制實驗裝置適合各職教高教學校、技校以及社會勞動就業培訓中心等單位，對機械制造、機械加工、自動化、機電一體化、電氣控制等相關專業的人員實行教學培訓。學生經過培訓，深入了伺服電機在動作控制領域應用的意識，深入了對伺服電機特性和功能的理解，掌控把握PLC控制伺服驅動系統的編程技能，為PLC控制技術在將來在未知領域自動控制系統的應用及創新性設計奠定基礎。
二、 基礎構成
1、電氣控制儲物柜的主要構成：
該部分是由結合開關、熔斷器、斷路器、繼電器、接觸器、開關電源、伺服驅動器、 PLC、接線端子及走線槽等構成。
（1）PC機（用戶自備）
（2）繼電器和接觸器
（3）交流AC伺服電機控制系統
（4）PLC
（5）數字量寫入輸出模型塊
（6）模仿量寫入模型塊
（7）模仿量寫入輸出模型塊
（8）接插式控制操作面板
2、四軸作業臺的主要構成：
X軸：位移界限0-500mm
Y軸：0-150mm，最大出力200N
Z軸：位移界限0-500mm
R軸：應用頂尖手動夾持方法，一端頂尖帶動頂尖旋轉，另一端頂尖配備裝備1000線編碼器；
三、 技術功能數值
1、寫入電源：一相三線AC220V 50HZ電源；
2、控制系統：西門子1217C/DC/DC/DC*1;
數字量寫入輸出模型塊SM1223*1
模仿量寫入模型塊SM1231*1
模仿量寫入輸出模型塊SM1234*1
3、伺服電機驅動器：應用東元JSDEP-15A，具備轉矩、速度、位置、點對點定位及混合模式變換功能，220V級，數量4臺。
4、伺服電機：應用東元400W TSB07301C-2NT3-1，配備有2500ppr編碼器；數量4臺
5、機械動作執行機構應用了目前工業生產中應用廣泛的滾珠絲杠副動作機構，設定有行走阻力小、運行平穩、精確度高等特別點，經過伺服電機驅動，可以完成高精確度的定位控制和對比復雜的軌跡動作控制。
6、四軸動作控制實驗裝置經過控制儲物柜各按鈕的實操，可完成X軸方向的左右動作的點動控制、Y軸方向的前后動作的點動控制和Z軸方向的上下動作的點動控制以及R軸角度動作。
7、整體功率（W）:≤1KVA
8、四軸作業臺外觀尺寸：1000×900×1500 mm
四、外觀圖

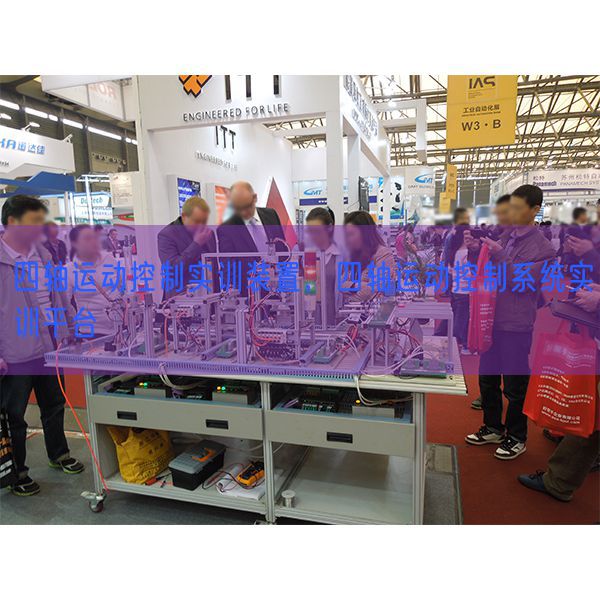

1、四軸平臺參考圖
直徑33，導程10，導程有5度30分,
T=(Fa*PH)/2*3.14*效率
Fa=摩擦系數*MG=0.003*9.8*500=14.7n
T=(14.7*10)/(2*3.14*0.96)=24n.m
