電氣工程綜合實訓設備，電氣工程綜合實驗臺
時間：2025-07-11 23:40:51 點擊次數：
中人教儀廠
一、基礎簡介
電氣工程綜合實驗設備、電氣工程綜合實驗臺是我公司按照當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研制、改從而成的新一代實驗設備。能適用《電機與拖動》、《交流ACAC變頻調節速度》、《電力電子技術》、《電氣與plc技術》、《自動控制原理實驗》、《計算機數值數值控制技術》、《電氣工程實訓》、《電氣工程》等課程實驗。特別適用來高等院校現有的電機、電力電子技術及電氣控制實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生研發新實驗或實行科學研究作業提供良好的實驗條件。
教室布置參考效果圖（具體以實際教室尺寸為準）

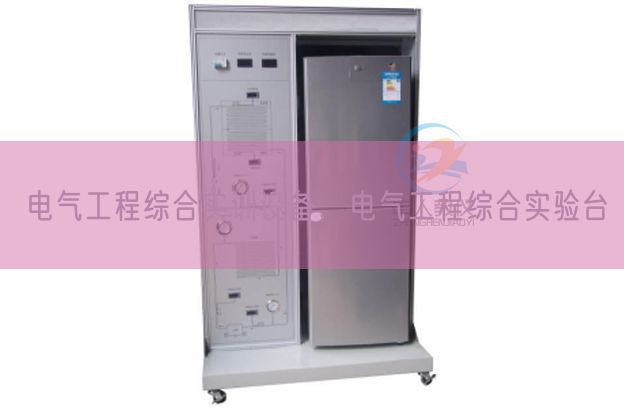

（實驗臺構造參考圖片，具體尺寸可按客戶要求定做）
二、實驗裝置特別點
1、綜合性強 本裝置掛式模塊件配齊時可完成目前國內各類院校電機，電力電子及電氣控制，PLC，自動控制系統與計算機數值數值控制技術等學科課程的全部實驗項目。
2、適應性強 能適用各類學校相應課程的實驗教學，實驗的深度與廣度可按照需要作靈活調節，普及與提升可按照教學的進程作有機地集合。裝置應用結合套件式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。
3、整套性強 從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接專用實驗連接線等均配套齊全，配套部位件的功能、規格等均密切集合實驗的需要實行配備。
4、直觀性強 各實驗掛式模塊件應用分隔構造形式，結合套件操作面板示意、圖線分明，各掛式模塊件任務明確，實操、維護便利。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模仿中小型電機的特性和功能數值；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了深入課程課程理論知識外，還為學生走向社會打下良好的基礎；
6、開放性強 控制屏供電隔離（浮地設計），并設定有電壓（V）型漏電保護裝置和電流（A）型漏電保護裝置，保證實操者的安全；各電源輸出均有監示及短路保護等功能，使用便利。整套裝置經過精心設計，加上可靠的元件重量及可靠工序技藝作為保障，設備功能優良，全部這些均為開放性實驗創造了條件，有利于提升學生解析問題和解決問題的能力。
三、技術功能
1、寫入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量（KV）：＜1.5KVA
4、重 量：300Kg
5、外觀尺寸：1870×700×1600mm3
四、裝置的基礎裝備
1、DQ01電源控制屏(鋼制噴塑構造，金屬鋁操作面板)
(1) 交流ACAC電源
提供三相0～450V可調交流ACAC電源，同時可得到一相0～250V可調電源(配備有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只一相調壓器應用鏈條構造或齒輪構造構成的許多缺點)。可調交流ACAC電源輸出處設定有過流保護技術，相間、線間過電流（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配備有三只指針式交流ACAC電壓（V）表，經過變換開關指示三相電網電壓（V）和三相調壓電壓（V）。
提供三相同步變壓器1組，電壓（V）為：380V/3×15V。
(2) 高壓直線DC電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過流過壓保護措施）各一組，并設定有直線DC數字顯露電壓（V）表及變換開關。
(3) 人身安全保護體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）型漏電保護器，控制屏若有漏電現象，漏電流（A）超過一定值，即切斷電源。實驗連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。
設定有電壓（V）型漏電保護器，控制屏若有漏電現象，即切斷電源。
實驗連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。
(4)實驗管理器：設定有設定時間、到時報警、切斷電源及記錄各種警報次數等功能。
(5) 控制屏正面大凹槽內，設定有兩根圓鋼管，可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用。控制屏兩側設定有三極220V電源插頭座及三相四極380V電源插頭座。設定有實驗裝置照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板,構造堅固，形狀似長方體封閉式構造，造形美觀大方；設定有兩個大抽屜、儲物儲物柜門，用來放置工量具、放置掛式模塊件及圖紙文檔實驗指導書等。桌面用來裝配電源控制屏并提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動機構，方便位移和固定，有利于實驗室的布置。
3、DQ03-1固定電機導軌,光電編碼器測速系統及智能數字顯露轉動速度表。
含有概括固定電機的導軌等，導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。
4、DQ05三相組式變壓器（三只相同的一相變壓器構成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ07直線DC復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
6、DQ09直線DC并勵電機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
7、DQ10三相鼠籠式異步電機（Un= AC3800V/220V，接法 Y/Δ，轉動速度 1420 RPM，功率（W）100W ,電流（A）0.5A，絕緣等級E）
8、DQ11三相線繞式異步電機（AC220V，接法 Y，轉動速度 1380RPM，功率（W）120W ,電流（A）0.6A，絕緣等級E）
9、GDQ12線繞式異步電機起動與調節速度電阻箱：提供0、2、5、15、35五檔同軸聯調的三相繞線異步電機轉子起動、調節速度電阻一組。
10、DQ19校正直線DC測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電機又可作測功機，做電機使用時，可作為發電機的原動機，也可用來拖動電機完成四象限測量試驗；作測功機使用時，由于電機經特殊設計，容量（KV）是被測電機的2～3倍，并經精密儀表器具校正，能很好的完成被測電機的載入輸出轉矩的測量試驗。
11、DQ22直線DC數字電壓（V）、mA毫安、安培表(三只)：直線DC數字顯露電壓（V）表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限0-300V。手動測量范圍為：2V、20V、300V。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
直線DC數字顯露mA毫安表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。手動測量范圍為：20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警、指示等功能。
直線DC數字顯露電流（A）表一只，測量界限0～5A，三位半數字顯露，精確度為0.5級，設定有短路保護功能。
12、DQ25單/三相智能型功率（W）、功率（W）因數表：由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路。能同時測量兩路一相功率（W）P1、P2，三相功率（W）等于兩路功率（W）之和（兩表法測量三相總功率（W））。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲測量數值，供隨時查閱。
13、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
14、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
15、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
16、DQ31波動線測量試驗及開關板：由變壓器波動線測量試驗部分和兩個三刀雙擲開關、一個雙刀雙擲開關構成。
17、DQ44數/模交流ACAC電流（A）表：由三只數字交流ACAC電流（A）表和一只指針式精密交流ACAC電流（A）構成。 測量界限0～5A，測量范圍自動判別、自動變換，精確度0.5級，四位數碼顯露。指針式精密交流ACAC電流（A）表一只，應用帶鏡面、雙刻度線（紅、黑）表頭（不一樣的測量范圍讀取相應的刻度線），測量界限0～5A，分0.3A、1A、3A、5A四檔，精確度1.0級，直鍵開關變換，設定有超測量范圍指示，警報等功能。
18、DQ45數/模交流ACAC電壓（V）表：由三只數字交流ACAC電壓（V）表和一只指針式精密交流ACAC電壓（V）表構成。
指針式精密交流ACAC電壓（V）表1只，應用帶鏡面、雙刻度線（紅、黑）表頭（不一樣的測量范圍讀取相應的刻度線），測量界限0～500V，分10V、30V、100V、300V、500V五檔，寫入阻抗1MΩ，精確度1.0級，直鍵開關變換，每檔均有超測量范圍警報、指示等功能。
19、DK03晶閘管主電子回路：提供6只5A/1200V的晶閘管，每只晶閘管均設定有RC吸收和保險絲保護裝置，晶閘管可經過外加觸發信號實行觸發（留有觸發脈沖寫入連接口）。提供6只5A/1000V的二極管，另外有一組平波電抗器（100mH、200mH和700mH）及精確度1.0級帶鏡面指針±300V的直線DC電壓（V）表、精確度1.0級帶鏡面指針±2A的直線DC電流（A）表，兩表均為正負顯露。
20、DK04三相晶閘管包括觸發電子回路：提供三相晶閘管觸發電子回路、功放電子回路等，與DK03配套使用。設定有觸發脈沖查看孔、同步信號查看孔、鋸齒波斜率調動查看孔等。
21、DK05 一相晶閘管觸發電子回路實驗：提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電子回路，一相交流ACAC調壓，西門子TCA785觸發電子回路等。
22、DK07直線DC斬波實驗：按照西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直線DC斬波內容而設計的；提供構成直線DC斬波電子回路所需的元件和應用專用的PWM控制包括電子回路SG3525。可完成教學資料及實訓指導書中降壓斬波電子回路（Buck Chopper）、升壓斬波電子回路（Boost Chopper）、升降壓斬波電子回路（Boost -Buck Chopper）、Cuk斬波電子回路、Sepic斬波電子回路、Zeta斬波電子回路六種經經典型實驗。
23、DK08給定及實驗器件：提供給定（±15V可調電壓（V）輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。
24、DK09新器件特性實驗：提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
25、DK12變壓器實驗：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓（V）為127V/63.6V/31.8V），用來異步電機串級調節速度實驗和三相橋式、一相橋式有源逆變電子回路實驗；還設定有三相不控整流電子回路等模型塊。
26、DK13功率（W）器件驅動電子回路實驗箱：主要是為完成新器件特性實驗提供驅動和保護電子回路，使學生理解電力電子新器件的驅動特性。主要含有概括電源、驅動電子回路、PWM波動線發生器。
（1）電源：為驅動電子回路提供電源，含有概括±5V、+20V、±15V直線DC電源。
（2）驅動電子回路：含有概括MOSFET、IGBT、GTR和GTO的驅動電子回路。其中IGBT的驅動電子回路應用了專用芯片EXB841。
（3）PWM波動線發生器：由SG3525為核心的PWM波動線發生器主要為新器件驅動電子回路提供PWM驅動波動線；可以經過頻率調動旋鈕實行頻率調動；經過占空比電位器來調動PWM波的占空比；頻率界限分為2擋，經過鈕子開關變換，高頻檔是為MOSFET和IGBT驅動電子回路提供PWM波動線，頻率調動界限4KHz～10KHz；低頻檔是為GTR和GTO驅動電子回路提供PWM波動線，頻率調動界限400Hz～1KHz；占空比均能從0%調至100%。
27、BP-1 三相異步電機變頻調節速度系統（三菱 FR-E740-0.4K-CHT：提供三菱FR-E740-0.4KW-CHR變頻器一只，設定有BOP實操操作面板及外圍連接口，調節速度電位器1只。
28、PLC-1 PLC可編程控制器主機模型塊（主機應用三菱FX3U-48MT）：配備裝備日本三菱的FX3U-48MT型可編程控制器主機1套，配套日本三菱編程電纜，提供實驗所需的+24V直線DC電源。
29、PLC-2 可編程控制器模仿實驗
提供以下實驗模型塊：
（1）液體混合裝置控制的模仿；
2）交通燈控制的模仿；
3）自動送料裝車系統的模仿；
4）自控軋鋼機的模仿。
30、PLC-3 可編程控制器模仿實驗
1) 郵件分揀機
2) 鐵塔之光
3) 步進電機控制
4) 電鍍生產線控制
5) 水塔水位自動控制
6) 自控成型機
7) 全自動洗衣機的控制
31、自控原理與計算機數值數值控制實驗箱
（1）本實驗箱設定有很強的開放功能、拓展功能。運算模仿單元的運放八個，每個運算模仿單元內全部有實驗所需的電阻、電容等元件，可以經過短路塊和實驗連接線靈活便利的對實驗單元電子回路的結合，可構造出各種型式和階次的模仿環節和控制系統；從運算模仿單元單單獨出來的可變電阻器組單元檔位連續，調動精確度高，接線靈活多變，充分適用來自控原理及計算機數值數值控制技術實驗教學的要求。
（2）系統提供包括實操系統，經過虛擬PC示波器功能可就地實時、清晰的查看控制系統的各項靜、動態特性，便利了對模仿控制系統特性的研究。微型溫度（℃）控制單元可以代替烤箱實行溫度（℃）控制實驗，加上系統配備的直線DC電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可拓展支持如線性系統、最優控制、系統辨識及計算機數值數值控制等現代控制課程課程理論的模仿實驗研究。
（3）系統由各單元電子回路、8088CPU控制單元和PC機實行通訊的串行口包括；
（4）信號源發生單元電子回路：正弦波、方波、斜波及拋物波，信號周期在2毫秒至30秒之間可調；
（5）采樣保恃器及單穩單元電子回路；運算模仿單元電子回路；非線性單元電子回路；狀態指示燈單元；D/A0832數/模變換單元電子回路；A/D0809模/數變換單元電子回路；單節拍脈沖發生單元；電位器單元；－5V電源發生單元；驅動單元；電機單元；直線DC電機、步進電機模型塊單元；
（6）信號測量單元： 應用PC系統完成雙蹤示波器、頻率特性解析等功能。
（7）特殊運算環節單元；
（8）可變電阻器組單元；
32、實驗連接線及備品備件（電機堵轉限限制動作作工量具等）：實驗連接線：按照不一樣實驗項目的特別點，配備裝備三種不一樣的實驗聯接線，強電部分應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分應用彈性鈹輕銅裸露構造聯接線，三種實驗連接線全部只能協作相應內孔的插頭座，這樣大大提升了實驗的安全及合理性。
33、電腦桌小推車：鋁木機構，設定有萬能轉向輪和顯露器保護罩。
34、實驗掛式模塊件貨架（全教室配1套）：為實驗掛式模塊件提供一個放置位置，實驗室整潔舒適。
35、提供配套實驗指導書1套。
36、提供PLC編程系統1套。
37、配套教學數字資源
（一）：電作業業培訓教學系統（ 用電安全與觸電急救擬真教學系統）
本設備依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該系統應用二維與三維（3D）集合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。含有電工初步知識（電工基礎、電工儀表使用、實驗連接線安全連接、安全用電工量具、安全用電標識），觸電急救（觸電的方法、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基礎實操（含有概括低壓電器、電機與變電器、照明電子回路、電子技術）等4大模型塊，15個實驗單元，72個實驗項目。系統以技能為核心，實操步驟為主線，以學生交互實訓為主體，設定有三維（3D）可視化、智能化、全交互的特別點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。
38、配套教學數字資源
（二）：電機與拖動/PLC電氣控制（維修電工實驗考核教學系統）
系統內容含有電工基礎常識、電工工量具、電工識圖、電工儀表、電工照明電子回路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工序技藝、故障排除、連線，PLC模型塊等100多個實驗內容，學校可以按照學生學習掌控把握進度選用相應的實訓模型塊實行實訓。運用生動的動畫演示，協作語音對電子回路作業原理實行講解；可經過半透明的原理圖上的提醒實行相關實操；設定有與設備一致的實驗項目和實物元件簡介；設定有實驗目的的描述、實驗器件材料的展示、經經典型電子回路的解析、電子回路原理聲動同步的解說、元件布置模仿實操、電子回路原理的模仿接線，模仿現場的工業擬真等功能。該系統全部圖標及器件均應用3D建模，經過美工處置整理，整體畫面美觀大方。經過系統的教學及擬真，能激發學生的思維、增強學生的感性認識，更好地剖析教學的重點、難點。系統中的項目內容和實驗設備相關，學生在去實驗室之前，就可以對實操項目在課程課程理論和感觀上有個初步的認識。
39、配套教學數字資源
（三）：三菱PLC與變頻器擬真教學系統：該系統含有可編程控制器和變頻器在內的26個項目（PLC作業原理控制，程序的執行過程，電機的起停控制，電機的正反轉控，電機循環正反轉控制，三速電機控制，星/角起動控制，電機正反轉能耗限限制動作作控制，彩燈循環控制，數碼管的點亮控制，大小球傳送裝置控制，簡易機械手的控制，電鍍生產線的控制，自動交通燈的控制，皮帶運輸線的控制，工業洗衣機的控制，恒壓供水系統的控制，小推車控制，停車場車位的控制，變頻器的PU實操，變頻器的EXT實操，變頻器的結合實操，手持編程器的實操，X62W萬能銑車，Z3050搖臂鉆床，CA6140型車床）每個項目又按照需要設定有：實驗目的、實驗器件、器件布置、I/O分配、T型圖、電子回路連接、通電運行等多種模型塊，基礎涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。
40、配套教學數字資源
（四）：PLC可編程設計與控制虛擬擬真系統（物料分揀PLC綜合擬真實驗系統）
本系統按照中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實驗和鑒定設備通用技術規范》，城鄉建造設計部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實驗教學環節的不足、提升學生的職業技能水平為目的而研制。內容含有概括項目解析、PLC 控制（PLC 主機、輸出模型塊、寫入模型塊）、硬件裝配（機械手臂、氣動設備提升部位件、物料導槽、皮帶、三相轉動速度電機等 19 個步驟）、電氣接線、系統編程、調節測試運行六大模型塊。系統以技能為核心，項目為引領，任務為驅動，職場環境為背景，實操步驟為主線，以學生交互實訓為主體，設定有三維（3D）可視化、智能化、全交互的特別點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該系統不僅可以作為實驗教學應用，其大量的原理動畫演示也可以作為助教型系統素材應用來課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實驗、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
41、配套教學數字資源
（五）：電機與變壓器擬真教學系統
電機與變壓器擬真教學系統依據《職業院校數字校園建造設計規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取經經典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到系統的職業性、情境性、過程性、交互性的相互交融。
本系統含有概括功率（W）電機、控制電機、信號電機和變壓器4個實驗單元，共18個經經典型的實驗項目，每個實驗項目下設定有外觀構造、作業原理、拆卸裝配過程、故障檢驗測試、常見應用、考考你等數目不等實驗任務。
本系統既可支持教師的課堂演示教學，亦可支持學生實行課前預習，重點支持學生在課程課程理論課后實行的自主擬真實驗，并可在此基礎上完成技能考核。
42、 配套教學資源
（六）：電力拖動擬真教學系統
本設備依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容含有概括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又按照需要設定有實驗目的、實驗器件、實驗電子回路、電子回路原理、器件布置、元件查驗、通電運行、通電運行、故障排除等多種實訓任務。系統以技能為核心，項目為引領、任務為驅動，職場環境為背景，實操步驟為主線，學生交互實訓為主體，設定有三維（3D）可視化、智能化、全交互的特別點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
五、裝置可完成的實驗項目
（一）電機與拖動基礎
1.直線DC電機實驗
（1）認識實驗
（2）直線DC發電機
（3）直線DC并勵電機
（4）直線DC并勵電機轉動慣量的測量
2.變壓器實驗
（1）一相變壓器(空載、短路和負載實驗)、
（2）三相變壓器(空載、短路和負載實驗)、
（3）三相變壓器的聯接組和不對稱短路、
（4）三相三繞組變壓器、
（5）一相變壓器的并聯運行
3.異步電機實驗
（1）三相鼠籠異步電機的作業特性（空載試驗、短路試驗、負載試驗）、
（2）三相異步電機的起動與調節速度（直接起動、Y-Δ起動、自耦變壓器降壓起動、轉子串電阻起動、 轉子串電阻調節速度）、
4.電機機械特性的測量
（1）直線DC他勵電機在各種運行狀態下的機械特性、
（2）三相異步電機在各種運行狀態下的機械特性、
（3）三相異步電機M-S彎彎曲線的測繪
（二） 電力電子技術實驗
1.電力電子技術實驗項目
(1)單結晶體管觸發電子回路
(2)正弦波同步移相觸發電子回路實驗
(3)鋸齒波同步移相觸發電子回路實驗
(4)西門子TCA785包括觸發電子回路實驗
(5)一相半波可控整流電子回路實驗
(6)一相橋式半控整流電子回路實驗
(7)一相橋式全控整流及有源逆變電子回路實驗
(8)三相半波可控整流電子回路實驗
(9)三相橋式半控整流電子回路實驗
(10)三相半波有源逆變電子回路實驗
(11)三相橋式全控整流及有源逆變電子回路實驗
(12)一相交流ACAC調壓電子回路實驗
(13)三相交流ACAC調壓電子回路實驗
2.電力電子器件及驅動特性實驗
(1)單向晶閘管(SCR)特性實驗
(2)可關斷晶閘管(GTO)特性實驗
(3)功率（W）場效應管(MOSFET)特性實驗
(4)電力晶體管(GTR)特性實驗
(5)絕緣雙極型晶體管(IGBT)特性實驗
(6)可關斷晶閘管(GTO)驅動與保護電子回路實驗
(7)功率（W）場效應管(MOSFET)驅動與保護電子回路實驗
(8)電力晶體管(GTR)驅動與保護電子回路實驗
(9)絕緣雙極型晶體管(IGBT)驅動與保護電子回路實驗
3.經經典型電力電子器件線路實驗
(1)直線DC斬波電子回路的功能研究(降壓斬波電子回路、升壓斬波電子回路、升降壓斬波電子回路、Cuｋ斬波電子回路、Sepic斬波電子回路、Zeta斬波電子回路六種經經典型線路)(IGBT)
4.交流ACAC電機變頻調節速度系統實驗（主機應用三菱 FR-E740-0.4K-CHT）
(1)變頻器的功能原理
(2)變頻器的功能數值設定與實操
(3)變頻器的操作面板控制
(4)變頻器的電位器控制
(5)變頻器的多段速控制
(6)三相異步電機的變頻調節速度
5.PLC可編程控制器實驗（主機應用三菱FX3U-48MT）
(1)三相電機的順序控制
(2) 郵件分揀機
(3) 鐵塔之光
(4)步進電機控制
(5)電鍍生產線控制
(6)多種液體自動混合
(7)交通燈控制
(8)水塔水位自動控制
(9)自動送料裝車系統
(10) 自控成型機
(11) 自控軋鋼機
(12)全自動洗衣機的控制
(13)PLC、變頻器的綜合應用（PLC、三菱變頻器）
6.自動控制原理實驗
(1)經經典型環節的模仿研究
(2)經經典型系統瞬態響應和平穩性
(3)系統校正
(4)控制系統的頻率特性
(5)經經典型非線性環節
(6)非線性系統（一）
(7)非線性系統（二）
(8)采樣系統解析
(9)采樣控制系統的校正
（10）狀態反饋/極點配備
7.計算機數值數值控制技術實驗
(1) A/D，D/A變換
(2)采樣保持器
(3)數字濾波
(4)積分分離式PID控制
(5)最小拍有紋波系統實驗
(6)最小拍無紋波系統實驗
(7)大林算法控制
(8)非線性控制
(9)解耦控制
(10)綜合控制實驗
六、 裝置的配備表單
|
序 號 |
編 號 |
名 稱 |
數量 |
|
1 |
DQ01 |
電源控制屏 |
1件 |
|
2 |
DQ02 |
實驗桌 |
1臺 |
|
3 |
DQ03-1 |
電機導軌、光碼盤測速系統及智能數字顯露轉動速度表 |
1臺 |
|
4 |
DQ07 |
直線DC復勵發電機 |
1臺 |
|
5 |
DQ09 |
直線DC并勵電機 |
1臺 |
|
6 |
DQ10 |
三相鼠籠式異步電機 |
1件 |
|
7 |
DQ11 |
三相線繞異步電機(220V ) |
2件 |
|
8 |
DQ19 |
校正直線DC測功機 |
1件 |
|
9 |
GDQ12 |
三相線繞異步電機轉子啟動電阻箱 |
1件 |
|
10 |
DQ22 |
直線DC數字電壓（V）、mA毫安、安培表（三只表）（注：按實驗要求每套需配2件） |
1件 |
|
11 |
DQ25 |
單/三相智能功率（W）、功率（W）因數表 |
1件 |
|
12 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
13 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
14 |
DQ29 |
可調電阻器、電容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
|
15 |
DQ31 |
波動線測量試驗及開關板 |
1件 |
|
16 |
DQ44 |
數/模交流ACAC電流（A）表 |
1件 |
|
17 |
DQ45 |
數/模交流ACAC電壓（V）表 |
1件 |
|
18 |
DK03 |
晶閘管主電子回路 |
1件 |
|
19 |
DK04 |
三相晶閘管觸發電子回路 |
1件 |
|
20 |
DK05 |
一相晶閘管觸發電子回路 |
1件 |
|
21 |
DK07 |
直線DC斬波電子回路實驗 |
1件 |
|
22 |
DK08 |
給定及實驗器件 |
1件 |
|
23 |
DK09 |
新器件特性實驗 |
1件 |
|
24 |
DK12 |
變壓器實驗 |
1件 |
|
25 |
DK13 |
功率（W）器件驅動電子回路實驗 |
1件 |
|
26 |
BPQ-1 |
三相異步電機變頻調節速度控制系統（三菱 FR-E740-0.4K-CHT） |
1件 |
|
27 |
PLC-1 |
PLC可編程控制器主機模型塊（主機應用三菱FX3U-48MT） |
1套 |
|
28 |
PLC-2 |
可編程控制器模仿實驗（一） |
1件 |
|
29 |
PLC-3 |
可編程控制器模仿實驗（二） |
共1套 |
|
30 |
|
自控原理與計算機數值數值控制實驗箱 |
1件 |
|
31 |
連接線及備品備件 |
實驗連接線及電機堵轉限限制動作作工量具等 |
1臺 |
|
32 |
掛式模塊件貨架 |
為掛式模塊件提供一個放置位置 |
1套 |
|
33 |
指導書 |
提供實驗指導書1套 |
1套 |
|
34 |
電腦桌 |
電腦桌小推車 |
1套 |
|
35 |
系統 |
提供PLC編程系統1套 |
1套 |
|
36 |
配套數字教學資源（一） |
電作業業培訓教學系統（ 用電安全與觸電急救擬真教學系統） |
1套 |
|
37 |
配套數字教學資源（二） |
維修電工實驗考核教學系統 |
1套 |
|
38 |
配套數字教學資源（三） |
三菱PLC與變頻器擬真教學系統 |
1套 |
|
39 |
配套數字教學資源（四） |
PLC可編程設計與控制虛擬擬真系統（物料分揀PLC綜合擬真實驗系統） |
|
|
40 |
配套數字教學資源（五） |
電機與變壓器擬真教學系統 |
|
|
41 |
配套教學資源（六） |
電力拖動擬真教學系統 |
|
