電子設備設計與制作實驗平臺
一、基礎簡介
該"電子設備設計與制作實驗平臺"是集合實際生產和相關崗位職業技能要求，按照職業院校的教學和實驗實驗要求研制和研發的設備，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業中模仿與數字電子回路模型塊的數學與實驗實驗，還可以適用電子實驗；電子元件識別與檢驗測試、電子回路板焊接、電子設備裝配、電子設備調節測試、PCB板圖的設計等實驗項目。

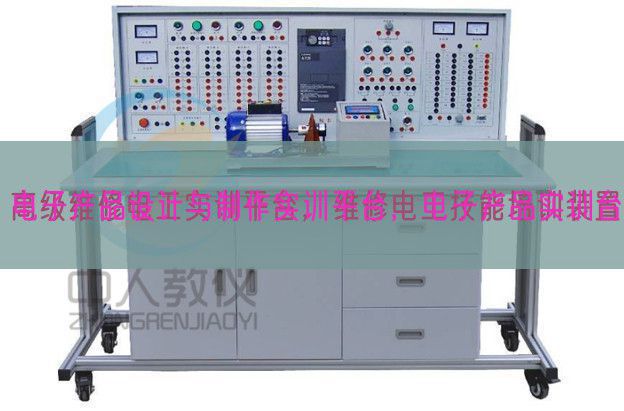

（電子工序技藝實驗裝置參考圖片，具體可按要求定制）
（部分元件盒放置示意圖）
二、裝置特別點
1.提供160多種實驗模型塊，各模型塊的連接口均已引至板上的專用插頭座，經過模型塊的四個彈性插腳可布置于專用實驗實操底層基板。學生可用專用實驗實驗連接線結合各種實驗線路，完成不一樣的實驗項目；
2.配備多種經經典型的實驗套件，可鍛煉學生對電子設備焊接、組裝以及整機調節測試的技能；
3.電源、測量儀表輸出端以接線柱和接線端子兩種方法引出，實驗實操便利；
4.學生可設計、搭接、調節測試、檢驗新的電子電子回路，培養創新意識和能力。
三、技術功能
1.寫入電源：一相三線～220V±10% 50Hz
2.作業環境：溫度（℃）-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量（KV）：≤700VA
4.外觀尺寸：1600mm×700mm×1800mm
5.安全保護：設定有漏電壓（V）和漏電流（A）保護、過載保護等功能，安全符合國家相關標準
四、基礎配備及功能
實驗裝置由實驗臺、電源控制屏、電腦桌、實驗模型塊、實驗工量具等構成。
(一)實驗臺
應用工業鋁制型材框體結構，在電源控制屏上方為兩層構造。其中第一層既可放置外配儀表器具儀表，也可掛放其它通用電工電子實驗箱式掛式模塊件，拓展完成多門課程實驗；第二層可放置PVC夾板，用來夾放實驗圖紙。實驗臺下方還設定有四個帶剎車的萬能轉向輪，方便位移和固定。
(二)電源控制屏
電源臺：由兩路相互單單獨、對稱的實驗電源和儀表組構成，可同時適用2人在同一實驗臺上完成不一樣的實驗內容便利實驗考核，裝置應用一相電源供電，并配備有帶漏電保護的空氣開關，熔斷器以保證使用安全。
控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板，為實驗提供交直線DC電源、信號源和測量儀表等，具體功能如下：
1. 交流ACAC電源
(1) 高壓交流ACAC電源：六路AC220V電源連接口，可為外配儀表器具設備提供作業電源。
(2) 低壓交流ACAC電源II：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端設定有短路保護、過載保護及自動復位功能。
2. 直線DC電源
(1) 可調直線DC電源：兩路0.0V～30V/2A連續可調，設定有截止型短路軟保護和自動恢復功能，設定有三位半數字顯露指示。
(2) 固定直線DC電源：±12V/1A、±5V/1A固定輸出，每路均設定有短路保護措施。
(3) 直線DC信號源：-5V～＋5V連續可調。
3. 測量儀表
數字直線DC電流（A）表（AX4模型塊單元）:測量界限：0～2000mA
數字直線DC電壓（V）表:測量界限：0～30V，三位半數字顯露。
數字直線DC毫伏表:測量界限：0～2000mV，三位半數字顯露。
4. 功率（W）函數信號發生器/頻率計
1）應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。
4）輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。
5）方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。
6）頻率計最高測量界限100MHz，自動換檔。
(三)實驗工量具（1套）
含有數字萬用表（VC890D）、斜口鉗、小十字螺絲刀、小一字螺絲刀、電烙鐵、烙鐵架、焊錫絲等。
(四)活動儲物儲物柜（1個）
活動儲物儲物柜設定有3個帶拉手抽屜，可放置實驗工量具。兩側分為6層構造，可放置實驗模型塊。
(五)電腦小推車桌
電腦小推車應用鋁木構造，顯露器設保護網罩。
五、本設備可以完成的實驗項目
1. 模仿電子技術綜合應用、創新實驗項目目錄
項目一 常用二極管的功能測量試驗及應用
項目二 雙極晶體管及場效管輸出特性的測量
項目三 單管放大電子回路的研究
項目四 兩極放大電子回路及負反饋放大電子回路的研究
項目五 助聽器電子回路的調節測試（電子設備線路）（綜合應用）
項目六 恒流充電電子回路（場效應管的應用）（電子設備線路）（綜合應用）
項目七 三極管放大電子回路故障排除
項目八 整流、濾波及穩壓電子回路的研究
項目九 直線DC穩壓正、負電源電子回路的研究
項目十 經經典型復合互補OTL功率（W）放大電子回路調節測試（電子設備線路）（綜合應用）
項目十一 OTL功率（W）放大電子回路的故障排除
項目十二 LM386包括音響功率（W）放大電子回路及其應用（電子設備線路）（綜合應用）
項目十三 運算放大器基礎運算電子回路
項目十四 對由運放器構成的積分運算電子回路、微分運算電子回路
項目十五 對由運放器構成的電壓（V）對比器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調節測試（電子設備線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電子回路的研究與測量試驗
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調節測試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電子回路研究
項目二十二 直線DC-直線DC（DC-DC）包括電壓（V）變換電子回路的應用與調節測試（電子設備線路）（綜合應用）
項目二十三 恒溫控制電子回路的制作與調節測試（競賽項目）（電子設備線路）（綜合應用）
2. 數字電子技術綜合應用、創新實驗項目目錄
基礎實驗項目
項目一 基礎邏輯門電子回路功能測量試驗
項目二 優先編碼器功能測量試驗
項目三 二進制譯碼器和數值選用器功能測量試驗
項目四 全加器和超前進位全加器功能測量試驗
項目五 數值對比器功能測量試驗
項目六 七段碼鎖存/譯碼/驅動器功能測量試驗
項目七 各類觸發器功能測量試驗
項目八 雙向移位寄存器功能測量試驗
項目九 二一五一十進制計數器功能測量試驗
項目十 二位十進制計數/譯碼/驅動/顯露電子回路
項目十一 可逆十進制計數電子回路功能測量試驗
項目十二 N進制計數電子回路功能測量試驗
項目十三 555定時器基礎應用電子回路
項目十四 微分型單穩態觸發器
項目十五 包括單穩態觸發器及其應用
項目十六 包括施密特觸發器及其應用
3. 綜合應用實驗項目
項目十七 聲光控制節能路燈電子回路（電子設備線路）（綜合應用）
項目十八 8線數值傳輸電子回路（電子設備線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子設備線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子設備線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電子回路（電子設備線路）（綜合應用）
項目二十二 D/A變換器將數碼變換成單極性、雙極性模仿電壓（V）
項目二十三 數控變頻三角波-方波發生器
項目二十四 移位寄存器彩燈顯露電子回路（電子設備線路）（綜合應用）
項目二十五 8位優先編碼器搶答電子回路（電子設備線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電子回路（電子設備線路）（綜合應用）
項目二十七 數字鐘電子回路（電子設備線路）（綜合應用）
項目二十八 二位十進制計數符合電子回路（電子設備線路）（綜合應用）
項目二十九 交通燈控制電子回路（電子設備線路）（綜合應用）
項目三十 升/降階梯波發生器（電子設備線路）（綜合應用）
項目三十一 光電變換加/減計數電子回路（電子設備線路）（綜合應用）
4.電力電子技術及應用、創新實驗項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子設備電子回路）（綜合應用項目）
項目二 單結晶體管觸發電子回路
項目三 晶閘管一相半控橋式整流電子回路（電阻負載）的調節測試與解析
項目四 晶閘管一相半控橋式整流電子回路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直線DC斬波電子回路的調節測試與解析（電子設備電子回路）（綜合應用項目）
項目六 雙向晶閘管一相交流ACAC調壓（調光臺燈）電子回路的制作與調節測試（電子設備電子回路）（綜合應用項目）
項目七 功率（W）晶體管（BJT）PWM 控制直線DC電機可逆調節速度電子回路（電子設備電子回路）（綜合應用項 目）
5、單片機技術實驗項目
（1） 空調電子回路
模型塊配備
①EDM002-AVR單片機主機
②EDM507-半導體制冷片
③EDM605-四位數碼管顯露
④EDM404-NPN三極管驅動*2個
⑤EDM501-直線DC風機
⑥EDM311-紅外發射
⑦EDM312-紅外接收
⑧EDM504-蜂鳴器
⑨EDM105-空氣重量傳感器
（2） 出租車計價器
模型塊配備
①EDM606-12864點陣液晶
②EDM001-MCS51單片機主板
③EDM403-8位單單獨按鍵
④EDM502直線DC電機
⑤EDM405 PNP三極管驅動
（3） 綜合報警器
模型塊配備
①EDM605-四位數碼管顯露
②EDM201-觸摸按鍵
③EDM107-熱釋電紅外傳感器
④EDM112-紅外反射
⑤EDM106-煙霧傳感器
⑥EDM302-四種音樂
⑦EDM503-揚聲器
⑧EDM001-AVR主機
（4）超聲波測距
模型塊配備
①EDM001-MCS51單片機主機
②EDM111-超聲波發射接收模型塊
③EDM605-四位數碼管顯露模型塊
（5）電子秤
模型塊配備
①EDM603-十進制計數器
②EDM104-稱重傳感器
③EDM201-ICL7135模數變換
④EDM406-4*4鍵盤
⑤EDM001-MCS51單片機主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鳴器
（6）電子語音播放萬年歷
模型塊配備
③EDM001-MCS51主機
④EDM605-12864點陣液晶
⑤EDM103-溫度（℃）傳感器18B20
⑥EDM403-8位單單獨按鍵
⑦EDM313-AK040語音
⑧EDM503-揚聲器
（7） 64*32點陣廣告屏
模型塊配備
①EDM002-AVR單片機主機
②EDM601-64*32點陣模型塊
③EDM403 8位單單獨按鍵
（8） 酒精測量試驗儀
模型塊配備
①EDM002-AVR主機
②EDM605-四位數碼管顯露
③EDM108-酒精傳感器
④EDM403-8位單單獨按鍵
（9）頻率計
模型塊配備
①EDM303-三位計數器 2個
②EDM605-四位數碼管顯露 2個
③EDM603-十進制計數器
④EDM307-脈沖信號發生
（10）聲光控制小燈
模型塊配備
①EDM101-聲光控制
②EDM405-PNP三極管驅動
③EDM604-直線DC燈泡
（11）步進電機控制
（12）兩室溫度（℃）控制
