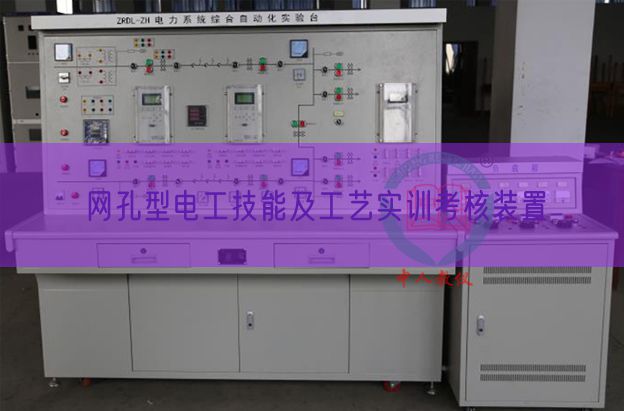

W-870A 網孔型電工技能及工序技藝實驗考核裝置

一、設備特別點：
為協作我國職業教育和就業人員實際實操、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能實訓》《電工實驗》《電氣控制技術》《電力拖動控制線路與技能實訓》等相關科目的實驗及實驗教學內容而研發了本裝置。裝置應用網孔板構造，實訓與鑒定接近工業現場，外觀美觀，構造合理，牢固、耐用，實驗方法靈活，多加元件即可多加實驗項目，可拓展性強，裝置設定多重科學安全保障功能，保證設備和使用者人身安全，非常適合各大中專、職業學院、技工學校和各類培訓機構實訓學生電工基礎技能、專業技能和綜合技能，也可實行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。一個實驗室參考標準配備裝備1臺教師臺，用戶可按照學生人數酌情增減學生臺。整個實驗室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實驗室現代化的重要標識設備。
二、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度（℃）：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.0KVA
4、重量（kg）：200Kg
三、實驗屏包括與功能：
1、實驗屏外殼：鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板。
2、電源及功能數值：
2.1、寫入電源：三相四線電源，寫入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓（V）表指示作業線電壓（V）。
2.3、恒流穩壓雙用電源：兩路單獨。每路輸出電壓（V）0-30V，輸出電流（A）4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調動，使用便利，電流（A）電壓（V）輸出有0.5級數字表指示。電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mV。
3、安全保護：設定有電壓（V）型漏電保護器和電流（A）型漏電保護器，并有單片機自動全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，保證設備和實操者安全。
4、實驗管理器：平時作為時鐘使用，設定有設定密碼，實驗考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或實操錯誤所造成的警報次數，為實操者實驗、考核提供一個統一的標準。
5、智能功率（W）、功率（W）因數表
由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。能測量電子回路的功率（W）、功率（W）因數。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲15組測量數值，供隨時查閱。
6、指針式測量電表：交流AC450V 1只，交流AC5A 3只，精確度1.0級。
7、整流二極管：提供四只IN5408二極管，用來整流或能耗限制動作。
8、大功率（W）電阻：三只75Ω/75W電阻用來電機降壓啟動，一只10Ω/25W電阻用來異步電機的能耗限制動作。
9、單、三相插頭座：為外部儀表器具提供作業電源。
四、實驗實操桌：鋼制雙層亞光密紋噴塑，桌面為防火燒、防水浸、耐磨損高密度板，設定有抽屜和元件儲物儲物柜，構造堅固、造型美觀大方。
五、整個實驗室包括與配備裝備（以參考標準：1臺教師臺，12臺學生臺即25座為例）
1、學生實驗實操桌12張，一桌二座，桌面配備裝備一塊膠皮板保護桌面，桌體下部配備裝備元件儲物儲物柜，放置實驗考核元件，使用、保管便利，桌體中部左右設定有兩個抽屜，放置常用工量具等。
2、學生實驗臺：共12臺，每張學生實驗考核實操桌上配備1臺。
3、教師臺1臺：由實驗實操桌、實驗演示屏、學生用電包括控制構成，即可作實驗演示又能分別控制學生實驗考核臺的電源。
4、器件材料配備裝備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：

六、參考實驗考核項目：
1．低壓驗電筆的使用
2．滅火器的實操方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌控把握
4．常用工量具的使用與識別
5．常用實驗連接線的連接和絕緣的恢復
6．電烙鐵的拆卸裝配與焊接技能實訓
7．電工識圖實訓
8．電工布線工序技藝
9．日光燈電子回路的裝配接線
10．一相電度表直接接線電子回路裝配
11．一相電度表經電流（A）互感器的接線電子回路裝配
12．配電板裝配
13．室內配線
14．室內照明電子回路裝配
15．萬用表變換開關的使用和讀數
16．交流AC電壓（V）的測量
17．直線DC電壓（V）、直線DC電流（A）的測量
18．電流（A）表、電壓（V）表的裝配
19．電阻的測量
20．兆歐表、鉗形電流（A）表接地電阻測量儀的使用
21．一相功率（W）、功率（W）因數的測量
22．三相四線有功電度表的裝配接線
23．三相四線有功電度表經電流（A）互感器的裝配與接線
24．常用開關繼電器拆卸裝配
25．交流AC接觸器的拆卸與組裝
26．常用啟動器的構造查看與檢驗測試
27．小型變壓器的制作
28．小型變壓器故障查驗與排除
29．三相鼠籠式電機的拆卸裝配與測量試驗
30．三相鼠籠式異步電機運行巡視
31．三相鼠籠式異步電機的定期檢修
32．三相鼠籠式電機故障解析
33．定子繞組局部故障的排除
34．一相電容式電機繞組的拆卸裝配
35．一相電容式電機故障與排除
36．手動正轉控制線路的裝配與檢修實訓
37．接觸器點動正轉控制
38．設定有自鎖的正轉控制
39．設定有過載保護的正轉控制
40．接觸器聯鎖的正反轉控制
41．按鈕聯鎖的正反轉控制線路
42．按鈕、接觸器復合聯鎖的控制線路
43．按觸器控制Y-△降壓控制
44．X62-W型銑床主軸與進給電機的聯鎖控制
45．時間繼電器控制Y-△降壓起動控制
46．C620-1型車床控制線路的模仿裝配
47．直線DC電機的拆卸裝配實訓（教師演示）
48．直線DC電機的檢修實訓（教師演示）
