1. 實訓桌臺 1 套：尺寸≥1300mm×750mm×1700mm；鋁合金導軌式結構。立柱規格大于等于 10CM*5CM，梯形形狀設計，中間設有卡槽用于安裝裝飾條；下部支撐型材大于等于 7CM*4CM，梯形形狀設計，端頭采用專用圓弧型 ABS 材質注塑成型；實驗臺底下設有方便移動的萬向輪，在不需要移動時可自由調節腳墊進行固定。投標時提供實物（立柱型材、支撐型材、端頭蓋）圖片。上方設有 LED 照明燈系統，照明燈系統采用專用 C 型鋁合金型材設計，尺寸≥寬 100mm*高 100mm±10%；鋁合金壁厚≥1mm;上下兩端弧形設計；型材每米重量：≥1.2KG。前部設有白色漫反射蓋板，約 45 度角向下照明。。
2. 電源控制屏 1 套：電源供電和通電指示；定時器兼報警記錄儀指示燈；選擇開關和蜂鳴器及繼電器；電壓表量程 0～30V、精度 0.5 級；電流表量程 0～30mA、精度 0.5 級；直流電源單元：0～±10V 可調輸出；直流電流：4～20mA 可調輸出；
3. 電腦推車 1 套：尺寸≥580*450*960 帶腳輪、電腦托盤；
4. plc 主機 1 套：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印。PLC 參數要求不低于：S7-1200（CPU 1214C 14DI/10DO，拓展輸入輸出模塊 SM1223 8DI/8DO。）
4.1.配套 PLC VR 仿真軟件（數字孿生）
（1）可進行縮放、拖動、旋轉、恢復視角相機模式切換。可以實現 VR 虛擬現實功能，可以對設備操作。可以查看 I/O 定義。可以實現復位示教，可以添加外部傳感器。
（2）支持連接 PLC 官方編程軟件（大于等于 3 種和教材配套的 PLC）實時互聯互通，實現虛擬在線調試。不需要真實 PLC 就可以實現程序的在線實時監控、調試、下載、上傳等功能。
（3）虛擬三維基礎實驗對象：刀庫捷徑選擇系統、自動成型裝配、數碼管實驗、自動洗衣機、自動機械手、裝配流水線、水塔水位控制、郵件分揀控制、電視發射塔、自動送料小車、電機正反轉、自動交通燈、自動沖壓機、電梯控制、自動售貨機等。
（4）虛擬三維綜合實訓對象：光機電一體化實訓任務：軟件安裝有出料轉盤、氣動三軸機械手、傳送帶、分揀機構、傳感器等組成。完成物料從轉盤出料、檢測、氣動機械手抓取、移動、放置、傳送帶傳送后通過分揀機構進行分揀，模擬自動化實訓加工過程；基本配置：出料轉盤 1 個；傳送帶 1 條；氣動三軸機械手1 個，帶磁性配套開關接近開關（左右，前后，上下，夾緊松開）；推料氣缸 3個；光電傳感器 2 個；光纖傳感器 1 個；電容傳感器 1 個；電感傳感器 1 個；實訓臺架 1 臺；報警指示燈 1 個；物料 3 種：白色塑料、金屬、黑色塑料。
4.2、工業 4.0 仿真軟件
1）基本操作：可以進行縮放、拖動、旋轉、恢復視角、切換相機視角操作符合。
2）VR 虛擬現實：可以實現 VR 虛擬現實功能，觀看設備運行符合。
3）在線實時監控：監控可以實現在線實時監控符合
4）過程演示：可以實現過程演示符合
5）單站連接、全線連接：可以實現單站連接實訓，包括半成品倉庫站、產品包裝站、質量檢驗站、車身裝配站、車輪裝配站、輪胎加工站，支持全線連接符合。單站手動操作：可以實現單站手動操作，也可讀取開關量、數字量、模擬量符合。
5. 變頻器模塊 1 套：參數不低于西門子 V20 變頻器，功率 0.37kW，供電電壓 1AC～220V，輸出頻率 0～50Hz，精度≤0.01Hz。配置 6 點數字輸入，3 點數字輸出，1 點模擬量輸入，2 點模擬量輸出。
6.變頻器模塊：要求為知名品牌變頻器，須與 PLC 為同一廠家；包含電位器一只，鈕子開關 7 只，船型開關一只，保險絲一只。
7.三相異步電動機模塊：要求采用的電動機為三相鼠籠式異步電動機，為變頻器調速使用，固定底座。 三相異步電動機 1 套：三相≥380V/180W；轉速：≥1400r/min。
8.國產臺式電腦：處理器：≥C86-4G/運行內存：≥16G/機械硬盤≥1T/固態硬盤≥256G/DVDRW/顯卡獨立顯存≥2G，獨立機箱，液晶顯示器≥23.8 寸，一套鍵盤鼠標。
9. 實訓指導書 1 套：可編程控制器實訓指導書。
10、配套電氣智能診斷軟件（每一套實訓設備含 5 個節點的電氣智能診斷軟件）
軟件采用無線 WIFI 或者局域網組網的方式，基于服務器/客戶端架構，支持1 對 1，1 對 N 檢測，可以選擇已連接的客戶端進行同步檢測。軟件分包含 4 個區分別是：二維元件庫，三維元件庫，二維原理圖繪制區，三維器件實訓接線區。
2）界面支持三維透視模式和正交模式針對不同使用場景。界面視角可以任意放大、縮小、平移、可一鍵復位初始視角。原理圖繪制與電氣線路連接可以選擇
導線的顏色，直徑等外觀參數。軟件含走線線槽，導線的方向和路徑可以任意規劃。
3）繪制好的導線可以選中查看兩端的接線柱、支持單一刪除、一鍵刪除、清除選中。接線完成后，可以啟動運行虛擬通電驗證，按下按鈕和開關等器件可以觀看電機和指示燈負載的運行效果。電機支持正反轉，缺相故障演示。定時器器件支持虛擬設置時間 器件帶指針表盤調節旋鈕，帶通電指示和動作指示，當前時間和設置時間同時顯示。每個可通電器件都有通電指示，其中交流接觸器等器件帶測試按鈕與實物測試按鈕效果相同。軟件虛擬萬用表可進行任意兩個接線柱之間的電壓測試。
4）繪制完成的實驗線路可以保存到本地文件中，也可打開之前保存的實驗文件一鍵快速生成實驗導線，可以直接啟動運行進行原理仿真和驗證。啟動運行虛擬通電后，每個接線柱都具有電平指示不同的電平的顏色不一樣分別是 U,V,W,N對應黃、綠、紅、藍可快速分析線路的電氣邏輯是否正確。二維原理圖繪制包含鼠標拖動、按鍵平移、元件復位等工具可對元件庫的器件進行任意拖動、平移、90 度倍數旋轉、也可以對元器件多選，進行四個方向整體平移組成不同的實驗電路圖。二維原理圖可以同步生成三維電氣控制線路，同步的線路自動按照線槽布
局采用最短路徑規劃到導線相連的接線柱。三維電氣線路可以同步到二維原理圖繪制區中，同步的線路自動按照二維元件的位置采用合適的路徑規劃。啟動運行后，二維器件的狀態同步展示對應三維器件的狀態，每個二維器件都有對應的動畫效果。二維器件對應的接線柱同步展示電平指示與三維器件實時同步，以便用戶從二維原理圖的角度快速分析對應的電氣邏輯狀態。
一、概述：

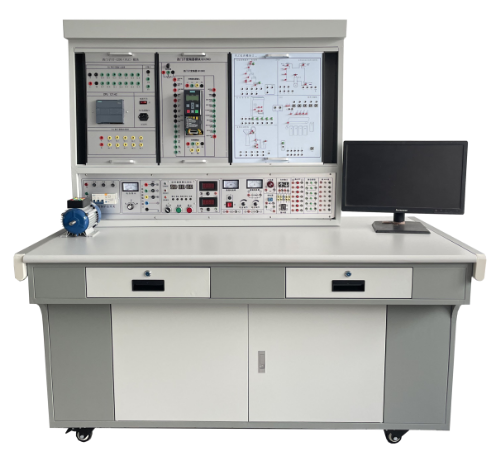

可編程控制器系統應用實訓考核裝置以模塊化設計，符合可編程控制器系統應用編程職業技能等級標準要求。系統融入機械傳動技術、電子電工技術、智能傳感技術、可編程控制技術、計算機技術、串口通信技術等先進制造技術，涵蓋機械制造與自動化、電氣自動化、機電一體化、機電設備維修與管理、物聯網、智能傳感、智能制造等多門學科的專業知識。根據考核要求可對設備進行升級，滿足可編程控制器系統應用編程職業技能等級標準的考核要求。
二、功能要求
1.裝置要求采用鋁合金導軌式實訓臺，一半是網孔板。模塊要求采用標準化結構和工具材料放置抽屜及模塊存儲箱，互換性強。
2.實訓臺架要求由實訓屏（含電源控制屏）、實訓桌、實訓儲物柜三大部分組成。實訓臺架要求以經氧化處理的高材質鋁合金作為設備主要框架材料；實訓臺架要求采用鋁合金的本體顏色，電源箱體采用鋼板制作。實訓屏底部要求裝電源控制屏，電源控制屏的面板布局從左至右依次為電源指示和電源控制單元、時間管理器（含電源保護）單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元，電源控制屏的左右兩側分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側（采用航空插連接結構）；實訓屏上部要求采用三根不銹鋼型材組成通用實訓模塊固定結構，一次可擺放 8 個實訓模塊，根據實訓內容的需要調換實訓模塊。實訓桌桌面要求采用 25mm 麻灰色高密
度層壓板封邊特制，有效提高絕緣等級。實訓儲物柜要求采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，要求可同時存放 8 個通用實訓模塊。
3.設備的 PLC 模塊的 I/O 端子、變頻器的接線端子及其他附件元器件與安全插座連接，使用帶安全插頭的導線進行電路連接，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
三、配套的教學資源要求
1.配置 PLC 教學資源（不少于 30G）：
要求提供 PLC 學習資源庫，此部分學習資料全部是 PLC 學習，內容主要是講解三菱、AB、歐姆龍、施耐德、松下、臺達、西門子、信捷等各品牌 PLC 的指令與功能、編程規則，在講解過程中并有些針對性案例程序講解。
2. 配置 PLC 仿真軟件
軟件要求包括四層電梯控制、郵件分揀、鐵塔之光、自控軋鋼機、交通燈控制、步進電機控制、電鍍生產性控制、自動送料裝車系統、水塔水位自動控制、多種液體混合、三相電機順序控制、全自動洗衣機控制、小車運動控制、機械手搬運控制、加工中心選刀控制等十幾種仿真模塊。
3.配置 PLC 3D 仿真軟件
軟件要求包含有 5 個實驗：機械手控制實驗、碼垛堆積控制實驗、物料分揀控制實驗、自動倉儲控制實驗、自動封蓋實物控制實驗。每個實驗分成兩個部分，一部分是實訓實驗，另一部分是演示實驗。在實訓實驗部分，學生可以通過自己編寫 PLC 程序來控制機械的運動，而在演示實驗部分，學生可以觀看機械的一般運動過程， 有助于自己來編寫 PLC 程序。
4、其他要求：所投設備具有軟硬件結合功能且系統兼容性強，能夠滿足學校教學所需，為了確保所投設備的穩定性，設備配套嵌入式的 PCL 控制軟件
5、電氣原理 PLC 編程軟件
PLC 通訊功能：支持西門子和三菱、匯川三系統通信，支持連接多個版本 TIAPortal /GX Works2/GX Works3/Autoshop。實時數據讀寫和監控；可視化連接狀態顯示
（2）可視化操作界面：可拖拽窗口系統：自由拖動定位、多窗口管理、可設置拖動范圍限制；圖片查看功能：支持縮放、拖動查看、多圖片切換。
（3）AI 對話功能：支持多輪對話，理解上下文，提供精準回答；自定義對話模板，靈活應對多樣化場景。
（4）動畫演示：模擬設備運行流程，直觀感受設備運行過程，細節動態展示，提升操作。理解設備流程，便于快速寫出對應 PLC 程序。
（5）繪制 IO 原理圖：每個實驗項目所需的 IO 端口清晰可見，連接狀態一目了然，便于操作者快速理解和配置;實時連線狀態顯示，PLC 運行時將 IO 連接斷開，系統隨即將對應的輸出機構停止運行;雙擊刪除連線，簡化操作流程，提升實驗效率，確保數據準確性和系統穩定性;連線數據自動保存，方便下次打開時恢復實驗環境，減少重復配置時間，提升整體實驗流暢度；連接控制接口：一鍵連接\斷開功能，IP 地址配置與保存，連接參數動態調整。
（6）復位功能：一鍵恢復初始狀態，確保系統穩定運行。
可供實訓項目包含且不限于如下：
1.自動送料裝車系統
2.水塔水位自動控制
3.交通燈自控與手控
4.全自動洗衣機
5.電機控制
6.多種液體混合
7.步進電機
8.自控成型機
9.自控軋鋼機
10.郵件分揀機
11.鐵塔之光
12.四層電梯控制
13.電鍍生產線控制
14.變頻器功能參數設置與操作；
15.外部端子點動控制；
16.變頻器控制電機正反轉；
17.多段速度選擇變頻調速；
18.變頻器無級調速；
19.基于外部模擬量（電壓/電流）控制方式的變頻調速；
20.瞬時停電起動控制；
21.PLC、變頻調速控制；
22.PLC 控制變頻器外部端子的電機正反轉；
23.PLC 控制變頻器外部端子的電機運行時間控制；
24.基于 PLC 數字量控制方式的多段速。
