自動扶梯教學模型實訓裝置
時間：2026-02-16 06:01:11 點擊次數：
中人教儀廠
-35DT 自動扶梯教學模型實驗裝置
一、設備基礎簡介
1.自動扶梯模型實驗考核裝置是按照商用自動扶梯的維護和保養要求研發的一種實驗平臺。適合于各類職業院校和技工學校的自動扶梯裝配與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置應用鋁制型材骨架、曳引裝置、鋁制驅動裝置、扶手驅動裝置、梯路鋁制導軌、梯級傳動鏈、鋁制梯級、梳齒前沿板、電氣控制系統等部分構成。
2、自動扶梯模型實驗考核裝置電源管理系統：權限登陸、過載保護、電源就地實時監控、相序保護，運行時間記錄，定時運行、手動潤滑/自動潤滑等功能。
3.電氣控制應用西門子plc系統，驅動應用變頻節能控制；智能故障考核系統應用10寸真彩觸摸屏。系統有電源管理、扶梯運行狀態區、教師登陸和學生登陸功能，16個故障設計功能，定時排故，考題計分功能，扶梯模型配套有電氣故障點設定，學生可以經過故障現象在裝置上檢驗測試、查找故障點，并將其修復。經過在該實驗裝置上的實驗實訓，使學生能夠真正學習掌控把握和掌控把握自動扶梯的裝配維修保養技術及技能。具備故障反饋、故障代碼查詢。
4.自動扶梯模型實驗考核裝置裝配在位移車上可以便利完成位移、旋轉，便利教學。
二、技術功能數值
1、寫入電源：一相三線220V±10% 50Hz；
2、作業環境：環境溫度（℃）為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量（KV）：≤2.5kVA；
4、模型尺寸：4350mm（長）×1200mm（寬）×2520mm（高）；
移 動 車：4350mm×1200mm×820mm
控 制 臺：1200×750×1210mm（長*寬*高）；
5、提升高度：600mm；
6、運載能力：100KG
7、驅動方法：PLC可編程控制，變頻節能起動/運行；
8、電源管理系統：電壓（V）、電流（A）工況就地實時監控，電源鎖定；
9、智能故障考核系統應用10寸真彩觸摸屏。具備16個常見故障設計功能。
10、安全保護：設定有保護接地、過載、過流、漏電流（A）保護功能，安全符合國家標準。
三、實驗項目
1、認識自動扶梯的構造，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部位件名稱及作用。
2、認識自動扶梯裝配保護裝置的作用、裝配位置含有概括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、限制動作器、機械鎖緊裝置等。
3、自動扶梯的基礎安全實操與使用；
4、梯級的拆卸裝配實操；
5、梳齒板的調節；
6、梳齒前沿板的調節；
7、扶手帶的張緊的調節；
8、梯級鏈張緊的調節；
9、驅動鏈的調節；
10、自動扶梯緊急救援；
11、扶梯安全線路故障查找及排除；
12、扶梯防逆轉機械實驗；
13、扶梯安全監控電子回路故障查找及排除；
14、輔助限制動作機械實驗；
15、上下部曳引鏈安全實驗
16、主機斷鏈安全實驗
四、智能考核系統
智能故障考核系統：應用10寸真彩觸摸屏，
五、曳引裝置（驅動）
由交流AC電機、專用減慢速度器、限制動作器、手動盤車和傳動齒輪等構成。
六、驅動鏈輪裝置
1、傳動齒輪應用15mm厚鋁制板材數控精加工而成，精確度高重量（kg）輕，不生銹，
2、梯級鏈條應用2mm厚鍍鋅板制作主，鋁制銷軸，傳動平穩，不起銹。
七、扶梯防逆轉裝置（機械加光電聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異?，F象而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎和副剎動作從而使扶梯停止，反之亦然。同時此功能具備手動測量試驗實操功能。
八、梯級（踏板）鏈輪張緊裝置
應用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控界限內因梯級伸長而造成梯級（踏板）等相關部位件的偏離、晃蕩、沖撞與噪聲。本裝置全部應用鋁制板材制作。
九、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌構成扶手帶動力系統。
十、配套擬真系統：
1、自動扶梯擬真互動實驗系統(以下簡稱：本系統)是基于WEB3D虛擬現實技術平臺研發組建的擬真教學系統，可對扶梯的內部構造構成以及拆卸裝配過程和作業原理實行直觀的動態展示，彌補了扶梯實驗設備的上述不足，讓學生沉浸在擬真互動實驗系統中，身臨其境的互動體驗，積極參與，主動探索知識，可按照自身實際需求隨時隨地，模仿任何場景，自由自在的教學。全部設備、器件材料、零部位件全部是虛擬的，在教學的過程中不會因為任何錯誤實操造成危險事故，也不會因為實操失誤而造成損失，大幅降低實驗設備的維護費用以及對實驗器件材料的損傷，每一個學生均可以參與其中，有效的改變了以往因實驗設備不足迫使學生分組學習掌控把握的局面。
2、本系統含有扶梯擬真系統簡介、扶梯電氣線路圖、扶梯零部位件名稱、扶梯拆卸擬真演示、扶梯拆卸引導練習、自動扶梯的作業原理、教學資源包等功能模型塊，各模型塊又按照知識內容細分為桁架構造、驅動主機(曳引機)、梯級與梯路、驅動裝置、扶手裝置、防護裝置六個節點。
3、扶梯零部位件名稱模型塊以三維（3D）動態的模型展示扶梯的各個零部位件，用戶可以360度隨意視角自由的查看，對零部位件實行縮放、平移、旋轉、隱藏、顯露等交互實操，用戶還可選用查看動態的爆炸視圖，方便理解其內部的構造，每個零部位件會顯露一個對應的小標簽，當用戶點擊該標簽后將顯露該零部位件的名稱和簡介說明。
4、扶梯拆卸擬真演示經過三維（3D）交互的動畫來動態的展示扶梯拆卸過程，按照特定的邏輯順序而設定，有拆卸裝配的先后順序，符合實際實操中的流程和順序。此模型塊是為了第一次使用拆卸裝配擬真的師生，熟悉正確的實操流程和拆卸裝配順序以及注意事項。在扶梯拆卸引導練習模式中，將要拆卸裝配的零件會閃爍發光，提醒用戶當前應該拆卸裝配此零部位件，點擊該零件，將反饋一個正確的提醒音并播放該零件的拆卸裝配動畫，如果實操錯誤，將反饋一個錯誤提醒音并視為無效實操不播放任何動畫，直到選用正確拆卸裝配順序的零件，系統才會播放其對應的動畫，完成之后再開始下一動作。
5、自動扶梯的作業原理分為曳引機、梯級梯路、驅動裝置和扶手裝置四個節點，充分的發揮三維（3D）動畫的技術優勢，立體直觀的動態展示扶梯的作業狀態，各機構部位件的協同作業過程，并經過剖切、透明等方法展示其機構運行的原理。
6、本系統還將提供扶梯的電氣線路圖，或零部位件的布置構造圖紙，經過二維三維（3D）集合的方法，可對構造原理以及知識點做完整的解析。
十一、設備主要配備
|
配備 |
整體桁架 |
鋁制型材 |
|
拖動方法 |
西門子s7/200PLC可編程，變頻節能控制 |
|
角度 |
35度 |
|
提升高度 |
600mm |
|
運載能力 |
100KG |
|
控制系統 |
經過光電感應檢驗測試，自動控制 |
|
電機傳動方法 |
蝸輪蝸桿傳動 |
|
梯級構造 |
鋁制梯級，黃色梯級邊框 |
|
電源適應 |
一相三線220V±10% 50Hz； |
|
梯級寬度 |
600mm |
|
裝飾 |
扶壁板 |
高度 |
900mm |
|
材料 |
鋼化玻璃 |
|
厚度 |
8mm |
|
扶手帶 |
型式 |
窄型扶手帶 |
|
色彩 |
黑色(可選彩色) |
|
構造 |
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨損、防水浸滑動層 |
|
內外蓋板 |
彩色有機玻璃 |
|
梳齒板材料 |
黃色ABS或鋁制 |
|
桁架 |
型材 |
歐標鋁型材框體結構構造 |
|
規格 |
主框體結構80*80mm，次要支撐架40*40mm |
|
內外蓋板 |
外蓋板 |
2mm材料鈑金沖壓而成 |
|
內蓋板 |
2mm材料鈑金沖壓而成 |
|
圍裙板 |
左右圍裙板 |
2mm材料鈑金制作而成 |
|
上下平臺 |
|
鈑金骨架，上鋪透明有機玻璃 |
|
安全保護裝置 |
上行運行指示 |
|
下行運行指示 |
|
安全檢修盒裝置 |
|
相序保護裝置 |
|
起動鈴聲提醒 |
|
電機短路及過載保護 |
|
電器防反轉裝置 |
|
電子回路接地故障保護 |
|
節能裝置—變頻控制 |
|
上下平臺踏板安全裝置 |
|
上部扶手帶入口安全裝置 |
|
下部扶手帶入口安全裝置 |
|
上部右圍裙板安全裝置 |
|
下部右圍裙板安全裝置 |
|
上梳齒板異常安全裝置 |
|
下梳齒板異常安全裝置 |
|
上部曳引鏈安全裝置 |
|
下部曳引鏈安全裝置 |
|
主機鏈斷鏈保護裝置 |
|
主電子回路開關 |
|
停止開關 |
|
手動盤車輪 |
|
急停按鈕 |
|
安全檢驗測試裝置 |
上部鑰匙起動 |
|
下部鑰匙起動 |
|
上部乘客檢驗測試 |
|
上部乘客檢驗測試 |
|
主機超速檢驗測試 |
|
主機防逆轉檢驗測試裝置（機械部分+光電） |
|
輔助剎車裝置 |
|
上部梯級丟失檢驗測試（可經過觸摸屏設定演示） |
|
下部梯級丟失檢驗測試（可經過觸摸屏設定演示） |
|
左梯級鏈斷鏈檢驗測試（可經過觸摸屏設定演示） |
|
右梯級鏈斷鏈檢驗測試（可經過觸摸屏設定演示） |
|
左扶手帶超速檢驗測試（可經過觸摸屏設定演示） |
|
右扶手帶超速檢驗測試（可經過觸摸屏設定演示） |
|
右扶手帶異常檢驗測試（可經過觸摸屏設定演示） |
|
左扶手帶異常檢驗測試（可經過觸摸屏設定演示） |
|
限制動作器行程檢驗測試 |
|
潤滑泵缺油檢驗測試 |
|
梯級塌陷檢驗測試 |
|
報警燈提醒 |

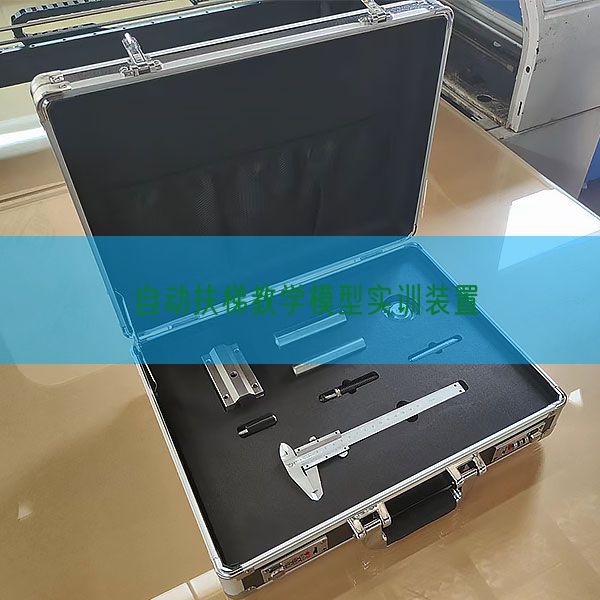

十二、配套工量具表單
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
萬用表 |
MF47 |
1 |
只 |
|
3 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
|
4 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
|
5 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
|
7 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
|
8 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
開口扳手 |
8～10 |
1 |
把 |
|
11 |
開口扳手 |
12～14 |
1 |
把 |
|
12 |
開口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺絲批 |
5×75 |
1 |
把 |
|
15 |
工量具箱 |
塑料大號 |
1 |
只 |
|
16 |
尖嘴鉗 |
8寸 |
1 |
把 |
|
17 |
斜口鉗 |
6寸 |
1 |
把 |
|
18 |
平口鉗 |
8寸 |
1 |
把 |
|
19 |
活扳手 |
300×36 |
1 |
把 |
|
20 |
鐵板尺 |
300mm |
1 |
把 |
