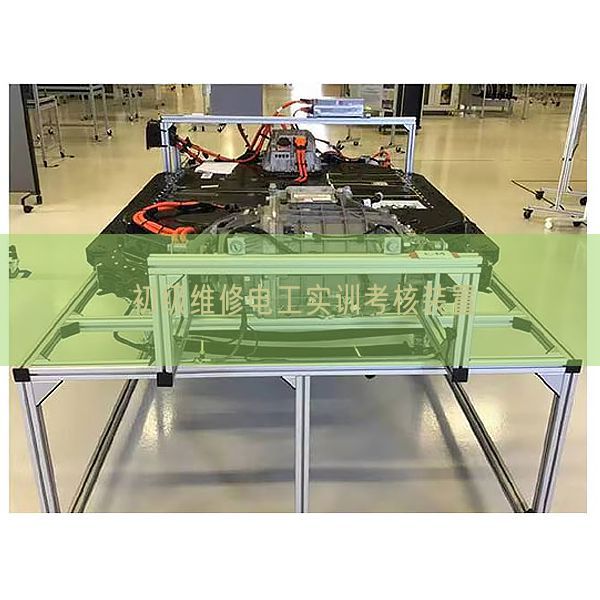

WX-081 初級維修電工實驗考核裝置

一、基礎簡介
初級維修電工實驗考核裝置應用國際常用的模型塊化設計，按照不一樣的實驗考核內容配備相應的實驗?zāi)Ｐ蛪K，實驗便利、布置合理、易于拓展升級，實驗內容涵蓋電工儀表、電工接線工序技藝、電子電子回路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實驗考核、技能鑒定。

二、技術功能
1.寫入電壓（V）：三相四線制380V±10% 50Hz
2.作業環境：環境溫度（℃）界限為-5～＋40℃
3.裝置容量（KV）：＜1KVA
4.安全保護：漏電動作電流（A）≤30mA 過流保護、熔斷器保護
5.外觀尺寸：1600mm×700mm×1450mm
三、實驗裝置的基礎配備及功能
本實驗臺主要采用實驗屏、實驗箱式掛式模塊件、實驗器件材料、實驗桌等構成。
（一）實驗屏
實驗屏為鋼制雙層亞光密紋噴塑構造，鋁制操作面板，為實驗箱式掛式模塊件提供交流AC電源、直線DC穩壓穩流電源，具體功能如下：
1、外部電源寫入指示燈亮（提醒實操者外部電源已與實驗臺接通）。
2、推上三相漏電開關，三相電源向?qū)嶒?yàn)箱式掛式模塊件等供電，三只450V電壓（V）表指示輸出線電壓（V）。
3、低壓交流AC電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流AC電源。
4、提供～220V插頭座2只，為外部設備提供作業電源。
5、直線DC穩壓穩流電源：電壓（V）0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調動，輸出電流（A）2A，設定有預設式限流保護功能。
（二）實驗箱式掛式模塊件及器件材料配備裝備
1、-61維修電工箱式掛式模塊件（一）
2、-62維修電工箱式掛式模塊件（二）
3、-63維修電工箱式掛式模塊件（三）
4、-64維修電工箱式掛式模塊件（四）
5、-65維修電工箱式掛式模塊件（五）
6、九孔萬能實驗板 2塊
7、電阻、電位器、電容、二極管、三極管、可控硅等器件材料一批。
8、三相鼠籠異步電機180W Y/△ 1臺
9、安全配備裝備滅火器 全室1臺
（三）實驗桌
鋁木構造，桌面為防火燒、防水浸、耐磨損高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制
4.帶電流（A）表的點動與連續運行控制
5.帶電能表的兩地控制
6.單向運行反接限制動作控制
7.時間繼電器控制電機Y/△降壓起動控制
8.作業臺自動往返行程開關控制
（二）室內照明配電
1.插頭座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電子回路的接法
4.一相電度表直接接線電子回路
5.配電板的裝配
6.兩地控制一盞燈的接法
（三）電子技術綜合實訓
1.一相橋式整流電子回路
2.串聯可調穩壓電源電子回路
3.延時照明開關控制線路
4.半導體收音機的組裝與調節測試
（四）安全急救演示
（五）消防技能的認識與掌控把握（教師演示）
五、配備表單
