電工綜合實訓考核設備，電工技能綜合實訓裝置
時間：2025-06-29 23:44:18 點擊次數：
中人教儀廠
一、基礎簡介
電工技能綜合實驗裝置應用國際慣用的萬能網孔板，學生可按照實驗項目要求，自由結合成相應的實驗電子回路，完成電力拖動線路、照明線路、電機自鎖控制電子回路、電機點動控制電子回路、電機正反轉控制電子回路、電機順序控制電子回路等線路連接實驗內容。
電工技能綜合實驗裝置主要采用實驗桌、主機箱、外接儀表器具作業電源箱、實驗箱式掛式模塊件、網孔板、實驗元件構成。學生按照實驗線路實行元件的合理布置，裝配、接線全部由學生自行完成，接近工業現場，能完成電工基礎電子回路，電機控制線路，照明配電的模仿實操，多加實驗器件材料可完成plc可編程綜合應用線路，電子技術應用電子回路的綜合實驗等。經過一系列項目實驗培養學生動手能力和實操技能。實驗項目可自行確定，按照所選的項目選用相應的元件。該裝置也可作為電工考工的考核設備。

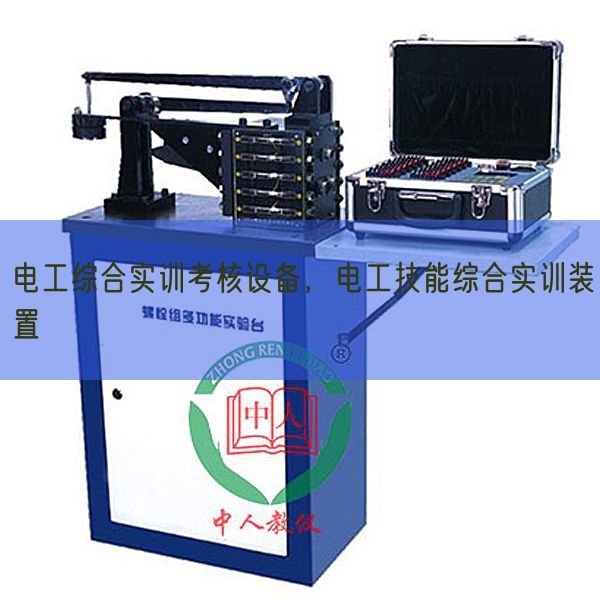

（參考圖）
二、特別點
1、實驗應用網孔板與箱式掛式模塊件相集合的方法，實驗實操便利、更換便捷、易拓展功能或研發新的實驗項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制多門學科的技能實訓。
3、實操臺只需三相四線的交流ACAC電源即可投入使用，占地面積小、節約實驗用房、減少基建投資、經濟效益顯著。
4、設定有電壓（V）型漏電保護器和電流（A）型漏電保護器，能保證實操者安全，電源輸出均有監視及短路保護功能。
5、380V交流ACAC輸出處設定有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流（A）超過設定值系統即切斷總電源，保證設備的安全。
三、技術功能
1、寫入電源：三相四線制～380V±10% 50Hz
2、溫度（℃）：-5℃～+40℃，相對濕度＜85%
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：1600mm×700mm×1750mm
四、實驗裝置基礎配備及功能
（一）主機箱
主機箱裝配在實驗屏頂部，為鋼制雙層亞光密紋噴塑構造，鋁制操作面板，為實驗提供安全用電保護、380V交流ACAC電源、直線DC穩壓電源、恒流源、實驗器件等，具體功能如下：
1、控制及交流ACAC電源部分
提供三相固定380V交流ACAC電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流（A）型電壓（V）型漏電開關開啟后由啟動和停止按鈕控制實驗臺作業電源。設定有警報和復位功能。
★2、實驗室智慧用電安全控制系統功能：
智能電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定7大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過遠程清除故障后，才能上電成功；能經過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有互聯網的現象下，教室整套智能電源管理系統可離線單單獨運行。
1）智能終端：智能電源管理系統以32位ARM為核心，應用4.3寸彩色觸摸屏為人機交互界面，就地實時監控設備運行現象，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能就地實時監測三相電壓（V）、電流（A）、功率（W），功率（W）因數、頻率、電能等功能數值，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理含有年月日時間的顯露；用戶經過刷卡方法請求開啟設備，PC端實行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2)手機APP：用電狀態界面就地實時顯露當前電壓（V）、電流（A）、有無功功率（W）、電能、設備溫度（℃）、漏電電流（A）值等；用電數值界面能智能查找近2年用電數值，設定界面能設定限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、實操日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。
3)PC端系統：每個設備狀態信息顯露，設定有多個子界面，設定有故障解析，用電能效解析、集中管理、個人中心圖紙文檔實驗指導書管理、用戶報警定位跟蹤與信息統計；設定有管理員信息修改與權限管理等功能。可一鍵開啟和關閉全部設備，可單單獨控制每臺設備的開關！
4)后臺系統：含有賬號管理、設備管理、報修管理、用戶管理，設備管理：
①、含有監控管理：就地實時視頻監控每個教室，可一鍵預覽全部設備的在線和運行現象，解析設備使用率及運行時間！
②、含有設備節點：可顯露設備所在位置、編碼名稱、掛載現象、用戶編輯、用戶查詢等。
5)報修管理：用戶可實行遠程報修，反應設備故障信息，編輯報修現象，后臺可實行遠程維護，及時跟進，以有效解決用戶設備維護。
6)用戶管理：可連通手機號，對賬戶實行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數值連接云平臺后臺數值庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該設備的可靠、安全、合法性。
3、直線DC電源部分
（1）提供雙路0-30V連續可調，直線DC輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調動，使用便利。有數字電流（A）電壓（V）表指示。
（2）低壓直線DC穩壓電源：+5V，±12V、+24V，設定有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配備有數字式直線DCmA毫安表指示輸出電流（A），設定有輸出開路、短路保護功能。
★4、智能數字測量電表：
（1）智能功率（W）、功率（W）因數表1只
1）功率（W）測量精確度1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A。
2)2.7寸TFT液晶屏顯露有功功率（W）、功率（W）因數、電壓（V）、電流（A）、負載類型，設定有超測量范圍提醒功能。
3)負載類型：L、R、C。
4)測量精確度：±0.5%+2。
5)抽樣率：5次/秒
6)作業溫度（℃）界限：-20℃～+50℃。
7)上位機設定有就地實時監視及關斷功能。
8)儀表應用現代化技術，液晶中文顯露，具備智能化數字化，具備人機界面HMIHMI，經過按鍵能夠對儀表實行設定實操,測量范圍自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍保護、短路保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。
（2）智能交流ACAC電流（A）表1只:測量界限：0-5A, 設定10mA/500mA/5A三檔測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。
（3）智能直線DC電流（A）表1只：測量界限：0-5A, 設定10mA/500mA/5A三檔測量范圍，六位數碼顯露測量值。儀表應用現代化技術，數碼中文顯露，具備智能化、數字化，上位機通訊功能，經過按鍵能夠對儀表實行設定實操,測量范圍手動、自動變換模式、校準、調零、濾波級數設定、通信地址設定、超測量范圍自動報警提醒及保護等功能。硬件部分整體性強，包括度高，應用表貼工序技藝制作，工業塑料外殼，操作面板嵌入裝配，使用平穩，容易更換和升級維護。
★5、功率（W）輸出函數發生器/頻率計：應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率界限 |
0.1HZ～3MHz，應用鍵盤直接寫入數字設定頻率 |
|
輸出幅度 |
電位器調動，正弦波輸出設定有20db,40db衰減 |
|
方波占空比 |
可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。 |
|
頻率計最高測量界限 |
100MHz，自動換檔 |
（二）實驗箱式掛式模塊件及網孔板等：
1、網孔板1塊：應用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，裝備有把手，可在上面裝配的元氣件含有概括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小700mm*640mm左右。實驗時放置于實驗屏中右部，可取下放置桌面裝配元件。
2、元氣件實驗箱式掛式模塊件：配備有多個實驗箱式掛式模塊件，實驗箱式掛式模塊件實驗時掛在實驗屏左邊特制鋁材滑槽內，鋁材3根，可掛二層箱式掛式模塊件。箱式掛式模塊件內裝備有電阻:10Ω、51Ω、100Ω、200Ω、330Ω、470Ω、510Ω、1KΩ、10KΩ、30KΩ、1MΩ。二極管：IN4007。電容：1000pF、2000pF、6800pF、0.01uF、0.1uF、2.2uF。電感：4.7mH、10mH。電位器：470Ω、1KΩ、10KΩ。開關：3只。
3、外接儀表器具作業電源及智能焊臺箱式掛式模塊件：內嵌多組交流ACAC220V儀表器具儀表作業電源翻蓋安全插頭座與一組60W嵌入式焊臺，外接儀表器具儀表用電安全，實操便利。
4、器件材料配備裝備一套
5、三相交流ACAC電機1臺：380V/180W，金屬鋁外殼。
6、示波器支撐架1付：放置示波器等儀表器具。
（四）實驗桌
實驗桌規格為1600（長）*700（寬）*1750（高），實驗桌主體構造全部應用高功能表面氧化的鋁型材及一次成型鋁壓鑄框體結構連接構件，連接構件應用壓鑄成型工序技藝（非焊接工序技藝），經機加工、拋丸、噴砂、表面靜電噴涂工序技藝，裝配便利、快捷，用戶可自行DIY組裝。桌體立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌子配備有一鍵一抽，下部配備有電腦主機托板。桌面應用25mmE1級三聚氰胺飾操作面板，桌操作面板下設支撐框體結構，承受力不少于200kg。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的帶滑槽橫梁鋁型材構成實驗屏，實驗時左邊放置電氣實驗箱式掛式模塊件（2層）及示波器支撐架，右邊裝置網孔板等，實驗箱式掛式模塊件、網孔板在實驗屏上實驗時上下便利，左右移位自如。實驗屏頂部裝配主機箱，實驗屏下部裝配實驗儀表器具作業電源箱。
（五）學生凳
1．凳腿應用30×30×1.2mm 的方管；
2．拉管應用 30×30×1.2mm 的方管；
3．凳面應用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處置整理：金屬部位件均需經酸洗、磷化、表面除銹處置整理，應用高壓靜電噴塑、高溫烘烤處置整理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
（六）儲物儲物儲物柜：配備裝備儲物儲物儲物柜，放置實驗模型塊及工量具，儲物儲物儲物柜下部4只高強度萬向可限限制動作作PU腳輪，便利位移。
五、實驗項目
電工技能基礎實訓
1．低壓驗電筆的使用
2．滅火器的實操方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌控把握
4．常用工量具的使用與識別
5．常用實驗連接線的連接和絕緣的恢復
6．電烙鐵的拆卸裝配與焊接技能實訓
7．電工識圖實訓
8．電工布線工序技藝
電工技術基礎實訓
1、電位、電壓（V）的測量及電子回路電位圖的測繪制作
2、基爾霍夫定律的檢驗
3、疊加原理的檢驗
4、電壓（V）源與電流（A）源的等效變換
5、戴維南定理和諾頓定理的檢驗
6、最大功率（W）傳輸條件測量
7、RC一階電子回路的響應測量試驗
8、二階動態電子回路響應的研究
9、R、L、C元件阻抗特性的測量
10、RC選頻互聯網特性測量試驗
11、單雙T互聯網頻率特性測量試驗
12、R、L、C串聯諧振電子回路的研究
13、雙口互聯網測量試驗
照明等一相電子回路的接線與調節測試
1．日光燈電子回路的裝配接線
2．一相電度表直接接線電子回路裝配
3．一相電度表經電流（A）互感器的接線電子回路裝配
4．配電板裝配
5．室內配線6．室內照明電子回路裝配
電工儀表選用
1．萬用表變換開關的使用和讀數
2．交流ACAC電壓（V）的測量
3．直線DC電壓（V）、直線DC電流（A）的測量
3．電流（A）表、電壓（V）表的裝配
4．電阻的測量
5．兆歐表、鉗形電流（A）表接地電阻測量儀的使用
6．一相功率（W）、功率（W）因數的測量
低壓電器及電機的拆卸裝配維修
1.常用開關繼電器拆卸裝配
2．交流ACAC接觸器的拆卸與組裝
3．常用啟動器的構造查看與檢驗測試
4．三相鼠籠式電機的拆卸裝配與測量試驗
5．三相鼠籠式異步電機運行巡視
6．三相鼠籠式異步電機的定期檢修
7．三相鼠籠式電機故障解析
8．定子繞組局部故障的排除
9．手動正轉控制線路的裝配與檢修實訓
動力及控制電子回路的裝配、調節測試與維修
1．接觸器點動正轉控制
2．設定有自鎖的正轉控制
3．設定有過載保護的正轉控制
4．接觸器聯鎖的正反轉控制
4．按鈕聯鎖的正反轉控制線路
5．按鈕、接觸器復合聯鎖的控制線路
6．按觸器控制Y-△降壓控制
8．時間繼電器控制Y-△降壓起動控制
六、配備表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電工實驗主機箱 |
臺 |
1 |
|
|
2 |
電工實驗考核桌 |
套 |
1 |
|
|
3 |
學生凳 |
張 |
2 |
鋼木方凳 |
|
3 |
網孔板 |
塊 |
1 |
700mm*640mm |
|
4 |
元氣件實驗箱式掛式模塊件 |
套 |
1 |
電阻:10Ω、51Ω、100Ω、200Ω、330Ω、470Ω、510Ω、1KΩ、10KΩ、30KΩ、1MΩ。
二極管：IN4007
電容：1000pF、2000pF、6800pF、0.01uF、0.1uF、2.2uF。
電感：4.7mH
電位器：470Ω、1KΩ、10KΩ
開關：3只 |
|
5 |
外接儀表器具作業電源及智能焊臺箱式掛式模塊件 |
套 |
1 |
|
|
6 |
電氣實驗器件材料 |
套 |
1 |
表一 |
|
7 |
三相鼠籠異步電機 |
臺 |
1 |
380V/Y/△180W |
|
8 |
示波器支撐架 |
付 |
1 |
|
|
9 |
常用工量具 |
套 |
1 |
表筆1支、一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把 |
|
10 |
恒溫電烙鐵及烙鐵架 |
套 |
1 |
|
|
11 |
專用線 |
套 |
1 |
10根：長1000mm 黃2條、綠2條、紅2條、藍2條、黑2條；
10根：長500mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
根 |
1 |
電流（A）測量實驗連接線 |
|
12 |
實驗說明書 |
套 |
1 |
指導學生實驗 |
|
13 |
配套教學資源 |
套 |
共1 |
注：購10臺以下無些項配備 |
表一
|
序號 |
名 稱 |
數量 |
單位 |
備 注 |
|
1 |
一相電度表 |
1 |
只 |
|
|
2 |
電流（A）互感器 |
3 |
只 |
|
|
3 |
兆歐表 |
1 |
只 |
|
|
4 |
鉗形電流（A）表 |
1 |
只 |
|
|
5 |
RT18-32X熔斷器2P |
1 |
只 |
|
|
6 |
RT18-32X熔斷器3P |
1 |
只 |
|
|
7 |
開關、插頭座、86底座、平燈頭 |
各2 |
只 |
|
|
8 |
變換開關 |
1 |
只 |
|
|
9 |
旋轉開關 |
2 |
只 |
|
|
10 |
13W日光燈 |
1 |
套 |
|
|
11 |
三相電機拆卸裝配拉具 |
1 |
套 |
|
|
12 |
交流ACAC接觸器 |
3 |
只 |
CJX2-0910 380V |
|
13 |
輔助觸頭 |
3 |
只 |
F4-22 |
|
14 |
斷路器 |
1 |
只 |
DZ108-20/10 |
|
15 |
3H按鈕 |
2 |
只 |
|
|
16 |
熱繼電器 |
2 |
只 |
R16B-20/3 |
|
17 |
時間繼電器 |
1 |
只 |
|
|
18 |
50W變壓器 |
1 |
只 |
380V/220V+36V+6V |
|
19 |
三相閘刀 |
1 |
只 |
|
|
20 |
走線槽 |
2 |
米 |
|
|
21 |
配套塑料卡與螺絲 |
100 |
套 |
|
