簡要描述：

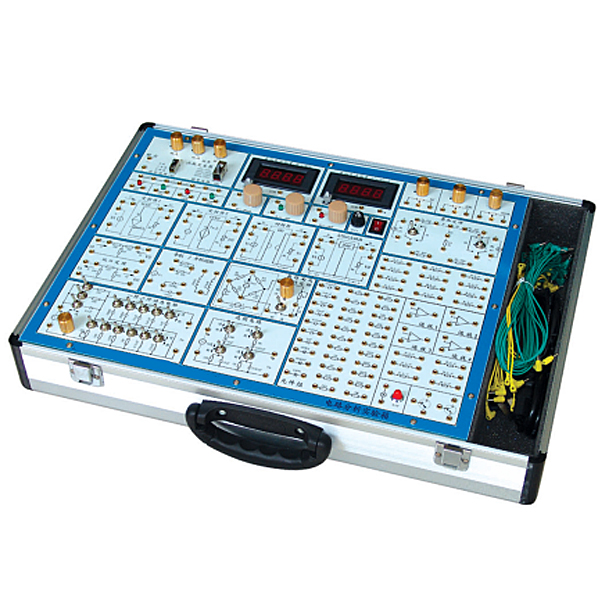

電路分析實驗箱,電路原理實訓平臺,電路原理學習機采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖。
該電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。有電路原理基本電路。
系統組成
（1）電源輸入：AC220V±10% ，50HZ
電源輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。
電流輸出：0～l00mA.
（2）函數信號發生器
波形：正弦波、方波、三角波
頻率范圍：0HZ～100KHZ，分四檔連續可調
幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
（3）1只數字電壓表，分0～2V、0～30V二檔；
1只數字電流表，分0～2mA、0～200mA二檔，精度為0.5級；
可同時滿足多 個測試點電壓、電流的動態監測。
（4）器件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18只、三極管二只、6.3V指示燈1只、運放4組。
器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
（5）系統配有“電路設計與仿真軟件”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。
（一）特點
1、提供一個交互式、圖形化的學習環境可將電路理論視覺化，幫助學生鞏固對公式和方程式的理解。實現學生在理論、仿真、實驗室實驗之間的無縫移動
2、提供了30多個元件庫，數千種仿真元件資源。
3、提供了數十種儀器儀表資源和信號激勵源。
4、可實現電子電路，單片機、ARM、EDA、plc、變頻器等的仿真。
（二）仿真內容
1.儀器儀表：示波器、邏輯分析儀、信號發生器、直流電壓/電流表、交流電壓/電流表等常用儀表的使用練習
2.電路原理：伏安特性、基爾霍夫定律、疊加原理、戴維南定理等電路原理的驗證與設計。
3.數字電子技術：基本門電路、組合邏輯電路、時序電路、觸發器、計數器、AD/DA轉換等原理應用設計
4.模擬電子技術：單管放大器、多級放大電路，差分放大、場效應管放大器、射極放大器、波形發生器等應用設計
5.單片機技術：支持MCS51、AVR、PIC、ARM7等CPU，可以進行延時小燈、舞臺燈、紅綠燈、倒計時器等及其它復雜的應用設計
6.EDA技術：半加器、全加器、表決器、序列檢測器、格雷碼編碼器、數碼管動態顯示等應用設計
可完成以下實驗：
實驗一 基本電工儀表的使用及測量誤差的計算
實驗二 減小儀表測量誤差的方法
實驗三 電阻的串聯和并聯電路
實驗四 電阻的混聯電路
實驗五 直流電阻電路故障的檢查
實驗六 電路元件伏安特性的測繪
實驗七 電位、電壓的測定及電路電位圖的繪制
實驗八 基爾霍夫定律的驗證
實驗九 疊加原理的驗證
實驗十 電壓源與電流源的等效變換
實驗十一 戴維南定理和諾頓定理的驗證
實驗十二 最大功率傳輸條件測定
實驗十三 受控源VCVS、VCCS、CCVS、CCCS的實驗研究
實驗十四 典型電信號的觀察與測量
實驗十五 RC一階電路的響應測試
實驗十六 二階動態電路響應的研究
實驗十七 R、L、C元件阻抗特性的測定
實驗十八 RC選頻網絡特性測試
實驗十九 R、L、C串聯諧振電路的研究
實驗二十 雙口網絡測試
實驗二十一 二階網絡狀態軌跡顯示實驗
實驗二十二 磁滯回線觀測/鐵芯互感耦合電路實驗
熱銷產品：電工實訓臺
常見問題：
1、如果我要購買電路分析實驗箱,電路原理實訓平臺,電路原理學習機，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電路分析實驗箱,電路原理實訓平臺,電路原理學習機是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電路分析實驗箱,電路原理實訓平臺,電路原理學習機的發票，您需要提供開票資料。
3、你們的電路分析實驗箱,電路原理實訓平臺,電路原理學習機都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
