一、概述

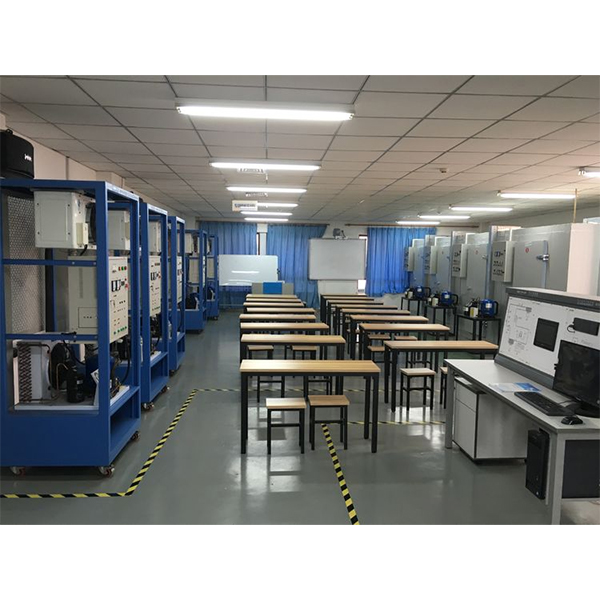

實訓裝置是專門用于職業技術學院制冷專業進行實訓和實驗。是指利用一臺制冷機組，向一個庫房里提供足夠的冷凍負荷，降低庫房內的物質溫度，用于長時期保存。
平臺采用無線網絡傳送，包含智慧網關終端和智能前端探測器兩部分，RS485/WIFI通訊功能 可遠程監控RS485/WIFI通訊功能，用戶可根據冷庫需求選擇適合的聯網方式，搭配聯網模塊，實現遠程監控功能，手機實時查看溫度數據。
二、技術參數
1、額定電壓：三相五線交流380V±10%，50Hz；
2、裝置容量：＜3kVA；
3、制冷劑：R22；
4、制冷量：1.3Kw；
5、制冷量：約600Kcal/n；
6、控溫：壓縮機功率：半封閉式壓縮機防護等級：IP44；安全保護：過壓、過流、漏電保護措施。
三、 系統說明組成
1、 制冷系統：主要元件有：半封閉式壓縮機、電磁閥,熱力膨脹閥,手閥,機組等組成 ,
2、壓力儀表：真空壓力表-0.1～1.8MPa、-0.1～3.8MPa
3、數顯溫度控制器：PT100溫度變送器-50～150℃；等。在該設備上進行實驗控制，實配有1只溫度控制器測量
4、干式蒸發器:也是制冷系統最終功能直接表現。
5、風冷冷凝器機組:為壓縮機散熱降溫，確保制冷系統過冷度，其作用關鍵。
6、電氣控制系統。從制冷系統到電氣控制系統,都是圍繞數學而設計的。通過本臺實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的制冷工等級的中級水平。
7、壓力保護器：保護主機高壓過高，低壓過低，
8、壓縮機：半封閉式380V
9、油分離器：防止油過量進入制冷系統，造成制冷系統故障
10、汽液離器：防止液體過量進入制冷回氣系統，造成制冷系統故障職如：液擊
11、視液鏡：觀察制冷系統制冷劑的流量，質量狀況
12、儲液器：保持制冷劑的壓力平衡，穩定
13、供液電磁閥：防止停機制冷系統回流，造成壓縮機損壞
14、熱力膨脹閥：節流作用。制冷系統幾大關鍵配件參數之一，制冷效果的好壞與其有關系
15、手閥：由多個組成，可在維修時使用
16、電氣實訓考核模塊
17、系統配置2套控制系統：一套以不低于西門子SIMENS S7-200SMART的主機、模擬量模塊、7英寸STN256色觸摸屏組成的工業自動控制器，一套以儀表控制器利用云數據平臺可以遠程控制，兩套控制系統可以自由切換， 電氣實訓考核模塊采用基礎控制電路。整個電氣系統由微電腦溫度控制器、高低壓力控制開關、單組壓力控制開關、信號指示燈、旋鈕開關、微電腦溫度控制器，主要對溫度進行監視及控制。
18、制冷云數據平臺，
（1）平臺采用無線網絡傳送，包含智慧網關終端和智能前端探測器兩部分，設備可進行標準485傳送至智慧網關，智慧終端與WIFI無線通訊至云端網絡；
（2）智能聯網：無需24小時人工值守，手機遠程開關機,調整開停機溫度及化霜相關參數,超溫故障告警
（3）自主研發大模型技術實現冷庫智慧節能，通過云計算的方式，計算出冷庫節能數字模型，得出工作時間和功率、制冷次序、化霜時間和次數等參數，自動實現冷庫的節能和智能化控制，并計算出節能結果
（4）RS485/WIFI通訊功能 可遠程監控RS485/WIFI通訊功能，用戶可根據冷庫需求選擇適合的聯網方式，搭配聯網模塊，實現遠程監控功能，手機實時查看溫度數據
（5）特色功能:遠程隨時查看設備的實時信息和運行狀態、
（6）具有報警提醒功能，一手掌握設備的健康狀態:
（7）具有數據列表和曲線分析，具有歷史數據查詢功能:
（8）可顯示曲線進行數據分模分析，實現冷庫、冷藏車、冷柜等各種制冷設備的遠程監測和控制，自動保存制冷設備的各種運行數據，支持歷史數據查詢
和分析；
四、 實訓項目
1.系統管路設計與組裝項目
2、系統管路設計任務
3、根據任務要求，合理設計冷庫系統管路，定位制冷部件
4、系統系統組裝組裝任務
5、將設計好的管路安裝到對應部件的合理位置并完成對冷庫系統的保壓、檢漏。
6、系統調試與運行
7、電氣系統的電氣連接任務
8、按電氣原理圖和控制要求 完成冷庫系統的線路鋪設和連接
9、完成對冷庫系統的抽真空、加注制冷劑、膨脹閥調節、溫控器試驗、高低壓試驗、電氣調試、工況的調整。
10、冷凍水系統原理
五、主要配置
|
名稱 |
型號 |
單位 |
數量 |
|
溫度控制器 |
8080+ |
只 |
1 |
|
plc |
SIMENS S7-200SMART |
套 |
1 |
|
觸摸屏 |
|
套 |
1 |
|
低壓表 |
|
只 |
1 |
|
高壓表 |
|
只 |
1 |
|
蒸發器 |
|
只 |
1 |
|
熱力膨脹閥 |
TX2-4 |
只 |
1 |
|
電磁閥 |
FDF3/220V |
只 |
1 |
|
交流接觸器 |
CT10-10A36V |
只 |
2 |
|
干燥過濾器 |
LFD-08 |
只 |
1 |
|
冷凝器 |
FNH15M2/380V |
只 |
1 |
|
儲液筒 |
2升 |
只 |
1 |
|
壓控器 |
Kp-155型 |
只 |
1 |
|
冷水系統 |
|
套 |
1 |
|
壓縮機 |
比澤爾/半封閉式 |
個 |
1 |
