液壓氣動實驗室設備,液壓氣動綜合教學設備,工業液壓實驗裝置

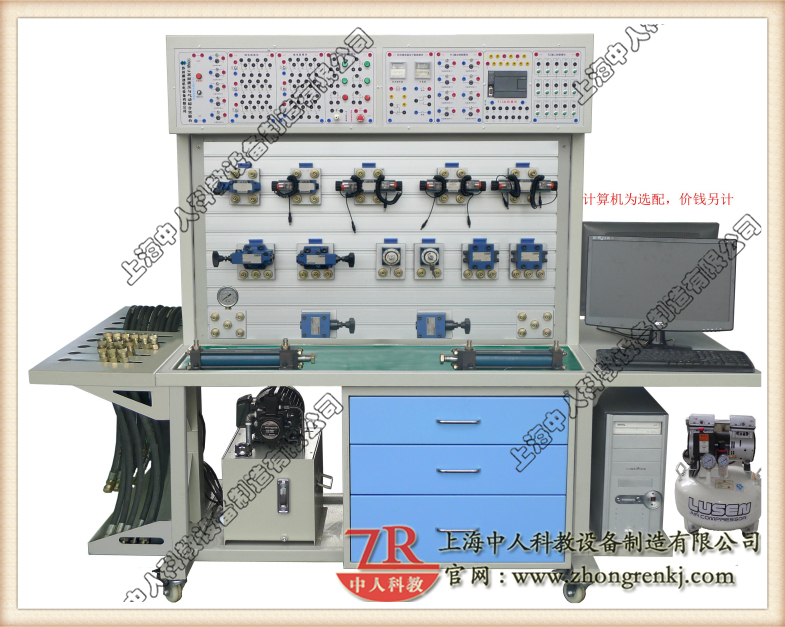

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置是根據《液壓與氣壓傳動》課程教學大綱要求，結合現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓氣動實驗教學特點，精心設計而成。它采用先進的液壓氣動元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動和氣壓傳動課程的實驗教學要求。可以培養和提高學生的設計能力、動手能力、綜合運用能力及創新設計能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。

能夠完成各種常見基本液壓氣動控制回路的實驗。在保證一定數量（不少于100個）的實驗項目同時，保證實訓實驗質量，學員通過扎實、高質量的液壓氣動實驗，能夠真正了解和掌握液壓控制的原理和技能應用知識。

用于《液氣壓傳動與控制》、《機電傳動技術》、《數控技術》課程的主要實驗:元器件均采用工業產品，實驗主要元器件平面布置，臺面上實驗操作，元器件直觀，便于學生接線和PLC編程操作。

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置設備主要特點：

1、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便。

2、具有很強的擴展性能：因采用模塊化設計，元器件模塊功能獨立，擴展性強。

3、該系統全部采用標準的工業液壓氣動元件，使用安全可靠，貼近實際。

4、快速而可靠的連接方式，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈。

5、精確的測量儀器，方便的測量方式，可進行壓力、流量、時間、溫度的測量，操作簡單，讀數準確。

6、電機--泵一體，運行穩定，噪音低。為了解決液壓傳動機構噪聲大、振動大的缺點，本裝置將電機和泵軸承式連接（一體化），再和油箱固定在一起，在振源處加防振圈，降低了裝置的噪聲和振動。

7、帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，防止誤操作損壞設備。

8、該裝置集各種真實的液壓元件、氣動元件、PLC控制以及計算機技術于一體，是典型的機、電、液、氣一體化的綜合實訓設備，功能強大、適用范圍廣。

9、氣動、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行氣動、電氣氣動、液壓、電氣液壓知識的學習以及回路的設計、測試和模擬。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。

氣壓部分

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置用氣動元件功能演示實驗；

二）常見氣動回路演示實驗：

1）調壓閥的調壓回路

2）二次壓力控制回路

3）高低壓轉換回路

4）二位三通電磁換向閥控制的換向回路

5）二位五通電磁換向閥控制的換向回路

6）二位五通單氣控換向閥控制的換向回路

7）二位五通雙氣控換向閥控制的換向回路

8）三位五通電磁換向閥控制的換向回路

9）單作用氣缸的速度調節回路

10）雙作用氣缸的速度調節回路（進口調速，出口調速）

11）速度換接回路

12）緩沖回路

13）互鎖回路

14）差壓控制回路

15）用行程閥的雙缸順序動作回路

16）用電氣開關（磁性開關、接近開關）的雙缸順序動作回路

17）多缸順序動作回路

18）卸荷回路

19）單（雙）缸單往復控制回路

20）單（雙）缸連續往復控制回路

21）雙缸同步動作回路

22）計數回路

23）快速返回回路

24）雙手操作回路

25）急停回路

26）與門型氣閥的應用回路

27）或門型梭閥的應用回路

28）快速排氣閥的應用回路

三）可編程序控制器（PLC）電氣控制實驗：機-電-氣一體控制實驗：

1）PLC指令編程、梯形圖編程學習

2）PLC編程軟件的學習與使用

3）PLC與計算的通訊、在線調試

4）PLC與氣動相結合的控制實驗

四）學生自行設計、組裝的擴展性回路實驗；（氣壓控制系統設計實驗）

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置實物氣壓、液壓仿真部分

包括下列內容

氣動、液壓設計和模擬仿真軟件。

氣動教學影片

液壓教學影片

Windows 功能：拖拽，復制和粘貼，上下文連接菜單

可將軟件中的文本和圖形復制到Word 和Powerpoint

打印預覽，滿足各種格式比例并打印

氣動和液壓基礎知識教學影片光盤

實時模擬

計算壓力和流量，電流和電壓

計算考慮所有摩擦損失時的活塞速度

計算節流點的壓力降

回路斷開和繪制錯誤時的錯誤信息

推、拉負載下，各種缸的設計和模擬

便于項目管理

詳細描述所有元器件，部分有彩色圖解

提供光盤介紹應用實例

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置液壓部分

一）常用液壓元件的性能測試

1．葉片泵的特性測試；

2．溢流閥的特性測試；

3．節流閥的特性測試；

4．減壓閥的特性測試；

二）液壓基本回路實驗：

1）壓力控制回路：

1．溢流閥調壓回路；

2．溢流閥單級遠程調壓回路；

3．多級溢流閥調壓回路；

4、變量泵調壓回路

2）減壓回路：

1．一級減壓回路；

2．二級減壓回路。

3）卸荷回路：

1．H、M型三位四通電磁換向閥中位機能泄壓回路；

2．二位三通電磁換向閥卸荷回路；

3．采用先導式溢流閥的卸荷回路。

4）卸壓回路：

1．節流閥卸壓回路；

2．溢流閥閥卸壓回；

5）速度調節控制回路：

1．采用節流閥的進油節流調速回路；

2．采用節流閥的回油節流調速回路；

3．采用節流閥的旁路節流調速回路；

4．節流閥串/并聯的二次進給回路；

5．用變量泵和液壓缸組成的容積調速回路；

6．用變量泵-節流閥的容積調速回路；

7．用電磁閥和節流閥的減速回路；

8．差動連接增速回路；

6）單向同步回路：

1．節流閥控制的同步回路；

7）方向控制回路：

1．換向閥控制換向回路；

2．壓力繼電器控制的順序動作回路

3．行程開關控制的順序工作回路；

8）鎖緊回路：

1．換向閥閉鎖回路；

2．單向閥的鎖緊回路；

3．用液控單向閥的鎖緊回路；

4．用雙液控單向閥的鎖緊回路。

9）順序回路：

1．采用電氣行程開關的順序動作回路；

2．采用壓力繼電器的順序動作回路。

10）平衡回路：

1．采用液控單向閥的平衡回路；

2．采用單向節流閥的平衡回路；

11）緩沖回路：

1．采用溢流閥的緩沖回路；

2．用節流閥的緩沖回路；

三）學生自行設計、組裝的擴展性液壓回路實驗

四）液壓系統設計實驗

五）可編程控制器PLC實驗

1、PLC的指令編程，梯形圖編程的學習；

2、PLC編程軟件的學習和使用；

3、PLC與計算機的通訊，在線調試、監控；

4、PLC對液壓傳動的優化控制；

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置實驗裝置組成：

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置為平面結構。由實驗工作臺、液壓泵站、常用液壓元件模塊、常用氣壓元件模塊、電氣測控單元等幾部分組成。

一）實驗工作臺

實驗工作臺由實驗面板（鋁合金型材）、實驗臺架等構成。實驗面板采用鋁合金型材，其型材結構為帶“T”槽結構，方便各種液壓模塊的實驗安裝操作。該屏主要用于液壓模塊、轉換接頭及測量儀表等通用元件的安裝。

實驗臺架采用冷壓鋼板制作，整體堅固耐用；臺架采用框架結構，結構新穎、大方、合理。方便學員的實驗操作。臺架腳部安裝帶自鎖的輪子，方便實驗裝置在實驗室內的調整。

二）液壓泵站：系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
1）電機—泵裝置（1臺）

變量葉片泵，公稱流量6.67 ml/r ，壓力調節 4～7MPa

電機：三相交流電壓，功率1.5KW，轉速 1430 r/min

2）油箱：公稱容積50L；附有液位、油溫指示計，吸油、回油濾油器等

三）氣動泵站技術參數：

1．氣泵輸入電壓：AC 220V/50Hz 550W

2. 氣泵容積：20L

3. 額定輸出壓力：0.8Mpa

4. 工作噪聲：< 55分貝

5. 轉速：1400 RPM

6. 排氣量：45 L/min

7.凈重：20KG

四）常用液壓元件模塊

1）液壓元件制作成模塊化結構，液壓模塊能夠被方便、牢固地安裝到實驗面板上。同時模塊與模塊之間采用帶有可插撥式快速接頭的油管進行堅實、密封的連接，這樣可方便地搭接各種液壓回路。

2）采用液壓元件模塊化，有利于液壓實驗項目的擴展和項目的研發（只需增加幾個相應的液壓模塊就可）。不采用固定板式結構。

3）模塊的制作材料除液壓元件及接頭外，其它采用輕質、堅固、耐用的金屬材料（鋁合金型材和工程塑料），減輕液壓模塊本身重量，方便模塊的安裝、拆接。

4）配套液壓模塊存儲柜，學員或老師可方便地取出和保管這些液壓模塊。大大方便實驗室的管理。

5）液壓元件采用標準工業元件，每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。

五）常用氣動元件模塊

1. 所有的氣動元器件均為標準工業元件，實用安全可靠；

2. 氣動元件均配有工程塑料過渡底板，可方便、隨意地將元件安放在實訓屏（面板帶“T”型槽的鋁合金型材結構）上；

3. 每個氣動元器件全部安裝氣動快換接頭，回路拆接方便快捷。

六）電氣測控單元

1. 可編程序控制器(PLC)：采用三菱FX-1S-20MR，繼電器輸出形式， 12點輸入、8點輸出，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓DC24V；并配有與計算機通訊的下載線纜（包括適配器）。

2. 漏電脫扣器，直流24V電源，電磁閥輸出控制口，接近開關，磁性開關，連接線纜，插座，按鈕，指示燈等。

3 .電氣控制線路設有短路保護、過載保護、漏電保護等功能，采用電氣元器件全部符合IEC電氣標準；

雙面工業液壓氣動綜合實訓臺,液壓氣動綜合實驗裝置配置清單

序號	名稱	規格型號	數量
實驗操作臺
	實驗臺	整機重量：約350Kg 外形尺寸：16009701800(mm)	1臺
	專用鋁合金型材組	鋁合金型材	1組
	進油分油塊	五通油路塊	1臺
	回油分油塊	五通油路塊	1臺
	萬向輪	帶自鎖功能；滾輪式軸承	4只
液壓氣動泵站
	油箱	容積：50L；3mm鋼板	1只
	變量葉片泵	型號：VP-12 公稱排量：8.3ml/r 額定壓力：7Mpa	1只
	驅動三相交流電動機	額定功率：1.5KW 額定電壓：380V 躁音：60分貝，臥式	1臺
	空氣濾清器		1只
	吸油濾油器	MF-04	1只
	油溫油面計	LS-3“	1只
	油管	內徑：Φ12mm	4根
	安全閥	DBDH6P10B/100	1只
	清潔蓋		1只
	分氣塊	八路分氣塊	1只
	靜音氣泵	醫用無油靜音氣泵	1臺
液壓元件
	雙作用液壓缸	型號：MOB40*200 最大行程：200mm 缸徑：40mm 額定壓力：7Mpa 耐壓：11MPa 最低啟動壓力：0.3MPa	2只
	節流閥截止閥	型號：DVP101-10B/ 通徑：12mm 最大工作壓力：35Mpa 流量范圍：0-50L/Min	1只
	單向閥	型號：S10A 通徑：10mm 最高工壓力:31.5Mpa 最小開啟壓差:0.05MPa 流速=6m/s時Q=30L/Min	1只
	液控單向閥	型號：SV10PB1-30B/ 通徑：10mm 最高工壓力：31.5Mpa 最小開啟壓力：0.25Mpa 控制壓力：0.5-31.5MPa 流速=6m/s時Q=30L/Min	2只
	溢流閥(直動式)	型號：DBDH6P10B/100 通徑：6mm 最高背壓：31.5 Mpa 最小開啟壓差：0.5MPa	1只
	溢流閥(先導式)	型號：DB10-1-50B/100U 通徑：10mm 最高背壓：31.5 Mpa 最小開啟壓差：0.5Mpa 控制最高壓力：31.5Mpa 最小開啟壓差：0.5MPa	1只
	順序閥（直動式）	型號：DZ6DP 通徑：10mm 最高工作壓力：31.5 Mpa 最小開啟壓差：0.5Mpa	1只
	調速閥	型號：2FRM5-31B/15QB 額定流量：15L/Min 最高工作壓力：21MPa 溫度、壓力影響：2%-5%	1只
	減壓閥（直動式）	型號：DR6D 通徑10mm 最高工作壓力：35 Mpa 出口壓力范圍：1-35Mpa	1只
	二位三通電磁換向閥	型號：3WE6A61B/CG24N9Z5L 通徑6mm 工作壓力：31.5Mpa 常開、24V控制	2只
	二位四通電磁換向閥	型號：4WE6C61B/CG24N9Z5L 通徑：6mm 工作壓力：31.5Mpa 24V控制單電磁鐵	1只
	三位四通電磁換向閥(O)	型號：4WE6E61B/CG24N9Z5L 通徑：6mm 工作壓力：31.5Mpa O型中位機能 24V控制雙電磁鐵	1只
	三位四通電磁換向閥(Y)	型號：4WE6T61B/CG24N9Z5L 通徑：6mm 工作壓力：31.5Mpa M型中位機能 24V控制雙電磁鐵	1只
	兩位四通手動換向閥	型號：WMM 通徑：6mm 工作壓力：31.5Mpa 閥芯機能：M型，手柄控制內帶定位器	1只
	壓力繼電器	型號：HD－HED80A1X/100Z14KW 最高設定壓力：10Mpa 最低設定壓力0.1Mpa 額定壓力：10 Mpa	2只
	五通	工業鋁合金	3只
	耐震不銹鋼壓力表	量程：0-10MPa	3只
	高壓油膠管（兩端附快換接頭）	型號：10-1-25.6 Mpa 長度：40cm	4根
	高壓油膠管（兩端附快換接頭）	型號：10-1-25.6 Mpa 長度：60cm	8根
	高壓油膠管（兩端附快換接頭）	型號：10-1-25.6 Mpa 長度：100cm	8根
	高壓油膠管（兩端附快換接頭）	型號：10-1-25.6 Mpa 長度：150cm	2根
	快換接頭	與油管、液壓閥等配套	多套
	撞塊	與油缸連接	2只
	液壓接近開關支架	安裝與油缸	2套
氣動元件
	三聯件	AC1500	1只
	減壓閥（帶壓力表）	AR1500	1只
	雙作用氣缸（帶磁環）	MA 20×100 S	2只
	單作用氣缸	MSA-20×75-S	1只
	單電控2位3通換向閥（常開）	3V110-06-NO-DC24V	1只
	單電控2位3通換向閥（常閉）	3V110-06-NC-DC24V	1只
	單電控2位5通換向閥	4V110-06-DC24V	1只
	雙電控2位5通換向閥	4V120-06-DC24V	1只
	單氣控兩位五通	4A110-06	2只
	雙氣控兩位五通	4A120-06	2只
	單向節流閥	ASC100-06	2只
	機械閥(滾輪式)	S3R-06	2只
	機械閥(按鈕式)	S3PP-06-G	1只
	或門邏輯閥（梭閥）	ST-01	3只
	與門邏輯閥（雙壓閥）	ST-01H	1只
	快速排氣閥	Q-01	2只
	消聲器（小）	BSL-01	多只
	消聲器（大）	BSL-02	多只
	減徑直通	Φ8-6	1只
	“T”型三通	APE-4	4只
	四通	APZA-4	4只
	接頭（彎）	APL4-01	多只
	氣管	PUO0425	200m
	管塞	APP-4	20只
	撞塊	與氣缸連接	3只
	接近開關支架		4只
電子元器件
	保險管		2套
	斷路器	三相四級	1只
	電源指示燈		2套
	接近開關	型號：J3-D4B1 工作電源：DC9V-DC36V 類型：2線制	8只
	直流開關電源單元	型號：S-100-24 最大電流：8A 輸出電壓：DC24V	1套
	可編程序控制器（PLC）	FX-1S-20MR	2套
	PLC連接電纜	SC-09	2套
	轉速表（電機測速表）	GSM-96BF	1只
	功率傳感變送器	GW-33	1只
	功率數顯表	GSM-321D	1只
	時間繼電器控制單元		1套
	繼電器控制單元	型號：MY4N 控制電壓：DC24V	1*2組
	按鈕開關單元		1套
	計數器單元		1套
文檔與軟件類
	PLC編程軟件	光盤	1套
	PLC編程手冊（電子版）	光盤	1套
	實驗臺操作手冊	說明書	1冊
	實驗操作手冊	說明書	1冊
	實驗臺操作手冊（電子版）	光盤	1套
	實驗操作手冊（電子版）	光盤	1套
	費斯托仿真軟件	現場安裝	1套
實驗用導線
	帶護套插座的連接導線	紅色長：1m	5*2根
	帶護套插座的連接導線	黑色長：1m	5*2根
	帶護套插座的連接導線	紅色長：0.5m	5*2根
	帶護套插座的連接導線	黑色長：0.5m	5*2根
	帶護套插座的連接導線	黃色長：0.5m	5*2根
易損件
	密封膠帶（生料帶）		2卷
	密封組合墊片	Φ22	20只
	開閉式快換接頭	8通徑	2套
	按鈕開關		4只
	電器信號插頭、插座		4套
工具清單
	活動扳手	6”	1把
	活動扳手	12”	1把
	內六角扳手	10mm	1把
	內六角扳手	8mm	1把
	內六角扳手	6mm	1把
	內六角扳手	5mm	1把
	內六角扳手	4mm	1把
	內六角扳手	3mm	1把
	內六角扳手	2.5mm	1把
	內六角扳手	2mm	1把
	內六角扳手	1.5mm	1把
	螺絲刀	一字（短）	1把
	螺絲刀	一字（長）	1把
	螺絲刀	十字（短）	1把
	螺絲刀	十字（長）	1把
	尖嘴鉗		1把
