-JX13 創意結合機械系統方案拼接組裝設計解析系統

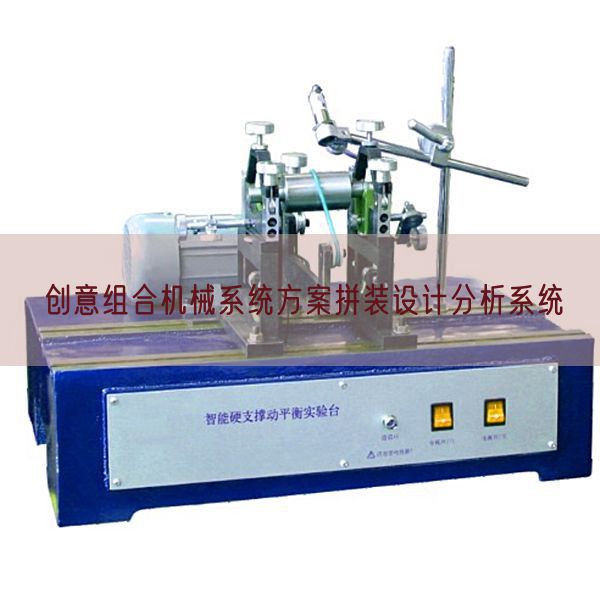

實驗臺外觀圖（僅供參考具體以實物為準）
一、基礎簡介
創意結合機械系統方案拼接組裝設計解析系統測控系統應用單片機數值收集主板，其位移量經過直線位移傳感器由模/數變換模型塊(A/D)在嵌入式計算機數值系統的控制下，將位移量變換成數字信號。 創意結合機械系統方案拼接組裝設計解析系統測控系統經過嵌入式計算機數值系統對控制脈沖個數、頻率及實驗機構位移量、時問等要素實行數值收集與處置整理，計算出其往復位移的周期、線速度、線加快速度度等機構動作功能數值。
創意結合機械系統方案拼接組裝設計解析系統機構的速度、加快速度度數值由位移經數值微分和數字濾渡得到。與傳統的R-e啦路測量法或分別應用位移、速度、加快速度度測量儀表器具的系統相比，設定有測量試驗系統簡便、功能平穩可靠、附加相位差小、動態響虛好等特別點。
創意結合機械系統方案拼接組裝設計解析系統測量試驗成果不但可以以彎曲線形式輸出，還可以直接打印出各點數值，克服了以往測量試驗方法中，須對測量試驗彎曲線實行人工標定和數值處置整理而帶來較大的幅值誤差和相位
誤差等問題。
創意結合機械系統方案拼接組裝設計解析系統應用了嵌入式計算機數值系統和相應的外圍設備，因此在數值處置整理的靈活性和成果顯露、記錄、打印的便利、清晰、直觀等方面明顯優于以往的同類設備。另外，與個人計算機數值連接使用，實操簡便只要使用鍵盤和鼠標就可以完成，實操靈括便利，實驗準備作業簡便，在學生實行實驗時稍作講解即可使用。
創意結合機械系統方案拼接組裝設計解析系統應用高清液晶觸摸屏作為交互與顯露，使實操操作面板更簡潔并能直觀的顯露各項數值和設定系統和測量試驗功能數值，實操簡便高效。
傳感器的可便利的裝配與拆卸，可靈活的在實驗平臺上組裝機械系統設定檢驗測試點。
觸摸屏界面
二、主要功能及特別點
1.實驗臺分為左、右二個實驗實操作業區，可同時由二組學生在該實驗臺上實行實驗實操。左邊實驗實操作業區主要可完成機械傳動創新搭接及傳動特性測量試驗實驗；而右邊實驗實操作業區主要完成機構動作創新搭接及機構動作特性測量試驗實驗。
2.裝配平臺應用標準T型槽鋁制型材拼接而成，活動支座間的距離可隨意調動，搭接靈活機動，可拼接組裝帶(V帶、平帶、同步帶)傳動、鏈(小節距鏈、大節距鏈)傳動、多種齒輪(正齒、斜齒、螺旋齒、錐齒)傳動、單萬向聯軸節傳動、雙萬向聯軸節傳動、槽輪機構傳動, 多種平面連桿及凸輪等動作機構，組裝各種不一樣類型的復雜機械系統，經典型拼接組裝方案多達20種以上。學生可以自行設計元件，組裝創新作品，發揮學生的主動性和創新精神。
3.諸多功能數值如傳動比、齒數和中心距等按照實際現象確定，全部傳動輪系需應用光桿支承，緊定螺釘固定，調動便利快捷，搭接便利速度快。
4.全部桿構件長度及滑塊偏心距均可實行無級調動，解析該功能數值改變，對機構動作特性的影響。
5.驅動調節速度電機可實行無級調節速度，以適用實驗機構的不一樣動作要求。
6.檢驗測試系統集數值收集與電機調動控制于一體。配備有多個光電旋轉編碼器，直線位移傳感器,并設定有強大的計算機數值處置整理系統。在實驗臺上可對單軸、多軸結合多級齒輪傳動、鏈傳動、帶傳動、萬向節傳動等各種傳動機構、曲柄搖桿、曲柄滑塊，凸輪等結合機構的傳動及動作規律，實行數值收集及動作解析。測量試驗的主要內容為：直動機構動作位移、速度、加快速度度；擺動機構、擺動角位移、角速度、角加快速度度；傳動軸轉動速度及轉動速度波動動作規律，機構回轉動作回轉不勻率測量試驗解析等等；
7.系統配套系統內容豐富，含有概括通訊方法選用、機械傳動特性測量試驗、機構動作特性測量試驗及解析、實驗成果解析及彎曲線結合、20種經典型拼接組裝機構虛擬裝配及動作擬真、實驗臺簡介、實驗實操指導等內容，設定有綜合性、開放性的特別點。
8.系統配備有各種常用機械裝配及測量工量具，學生經過自己動手裝配，掌控把握測量工量具在實踐作業中的作用，提升對工況量具的認識。
三、實驗項目內容：
1、實驗臺經典型拼接組裝方案:
(1)三角帶傳動(2)平皮帶傳動 (3)同步帶傳動(4)正齒輪傳動 (5)錐齒輪傳動 (6)斜齒輪傳動(7)螺旋齒輪傳動(8)小節距鏈傳動(9)大節距鏈傳動(10)槽輪機構(11)單萬向聯軸節節傳動(12)雙萬向聯軸節節傳動(13)多軸復雜機構傳動 (14)曲柄滑塊機構(15)曲柄擺動導桿滑塊機構 (16)平底直動從動件余弦動作規律凸輪機構 (17)滾子直動從動件余弦動作規律凸輪機構(18)平底直動從動件等加快速度等減慢速度動作規律凸輪機構(19)滾子直動從動件等加快速度等減慢速度動作規律凸輪機構(20)復雜傳動曲柄滑塊、導桿、凸輪機構等
四、系統功能數值：
系統具備多種機構的動作功能數值測量試驗，含有槽輪機構、棘輪機構、曲柄滑塊、曲柄導桿滑塊機構，凸輪機構等多種平面機構測量試驗，寫入與輸出速度收集測量試驗，角位移、角速度、角加快速度度，彎曲線與數值就地實時顯露，直線位移、線速度、線加快速度度彎曲線與數值就地實時顯露，具備彎曲線調節，歷史數值回放，打印，導出等功能，同時設定有平面機構動作擬真功能，能顯露機構動作動畫以及動作功能數值彎曲線顯露，功能數值調節輸出不一樣功能數值與彎曲線等。
系統截圖1
系統截圖2
五、主要配備及技術功能數值
1.溫度（℃）：實操時-5℃至+30℃，非實操時-10℃至+35℃
2.電壓（V）和頻率：交流AC電源220V，50 Hz
3.作業環境：溫度（℃） -10℃～＜+40℃，相對濕度＜85%(25℃)，海撥＜4000m
4.直線DC調節速度電機：規格限定功率（W）355W，轉動速度0－1400r/min，1臺
5.磁粉限制動作器 25N*m 1臺
6.角位移傳感器：輸出電壓（V）5V，脈沖數360，2個
7.角位移傳感器：輸出電壓（V）5V，脈沖數1000，1個
8.直線位移傳感器：輸出電壓（V）5V ，測量范圍150 mm ，1支
9.壓力傳感器，50N，1臺；200N 1臺
10.實驗臺外觀尺寸：約1500×800×1250(mm)
11.重量：350kg
六、配套工量具
1.游標卡尺0-150mm:1把
2.外徑千分尺0-25mm:1把
3.角尺100mm: 1把
4.塞尺0.05-1mm: 1把
5.水平尺100mm: 1把
6.內六角板手2、2.5、3、4、5、6:各2把
7.百分表0-10mm:1個
8.磁性百分表座: 1個
9.結合工量具包:1套
10.電機測速表: 1個
11.聲級計: 1個
