如果您對我們的文章家用電工電子實訓室方案有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了家用電工電子實訓室方案后，也有興趣投稿，我們也將為您提供像本文家用電工電子實訓室方案一樣的機會，將您的投稿上傳到我們的平臺上。

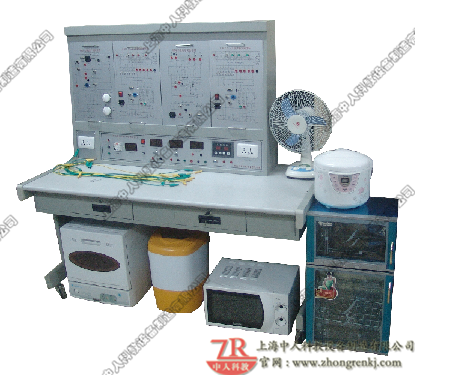

ZRJDQ-04E多功能家用電子產品電氣控制綜合實訓裝置

參考圖片

• 概述

中人教儀的設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品

• 設備功能特點

  1. 實驗裝置有記時器功能，直流電源 5V，2A。直流電源輸出：0～30 V；0～2 A（連續可調），多量程智能直流電壓表 500V，直流電流 表 5A，，一只精密電壓表（DC 30V），一只精密電流表（DC 3A）；考核系統具有漏電短路保護 16A、過載保護裝置 7A，

 2． 采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點。

 3． 家用電子產品電器維修實訓考核臺電子電風扇，微電腦控制電飯鍋，微波爐，電子消毒柜，全自動洗衣機，全自動洗碗機等多種常用家用電器為一體的 組合設計，整套設備由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成組 成。實訓電路板增設了智能故障點考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式實訓單元，學生使用計算機或者單片機 ，答題器進行答題。

 三  實訓項目

   1  電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   2  微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   3   微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   4  電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   5  全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   6  全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

設備參數指標

四、技術要求及主要參數：
　　1、工作電源：AC220V±5% 50HZ
　　2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
　　3、最大輸入額定功率：1200W
　　4、環境溫度：－10℃~60℃
　　5實訓臺 鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。不、交流電源：220V 50Hz（帶有過流保護）才、直流電源:可調、固定輸出、實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。

　　五、考試系統：
　　1、計算機可以監控1-126臺家用電器智能考核臺
　　2、已設置60多個故障點。
　　3、具有發卷功能
　　4、具有收卷功能
　　5、具有單臺和全部實驗臺清零功能
　　6、具有自動檢測各家用電器考核臺的通訊聯機情況
　　7、可以生成學生個人成績單
　　8、可以對學生考核情況進行統計、分析
　　9、設有進入系統密碼，進入系統后能夠修改密碼
　　10、具有打印功能
　　11、具有答題次數限制功能
　　12、學生臺配觸摸屏智能答題器，學生可以通過答題器與都師進行數據交換

　　六、實訓掛件

實訓掛件洗衣機模塊，電風扇模塊、、全自動洗碗機模塊、微波爐模塊。微電腦電飯鍋，電子消毒柜模塊模塊掛件均可設置故障點、完成排除故障等實訓內容。

1   智能控制電飯鍋

   1微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測

   2微電腦控制電飯鍋結構的認識及拆裝

   3微電腦控制電飯鍋能量轉化，溫度傳導的工作原理

   4微電腦控制電飯鍋加熱，保溫相互轉換及工作原理

        5微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理

   6微電腦控制電飯鍋的常見故障及維修

   7微電腦控制電飯鍋控制電路常見故障的檢測及維修

2、微波爐

   1微波爐主要元器件，控制芯片，顯示器件的認識與檢測

   2微波爐結構的認識及拆裝

   3微波爐加熱的原理分析及實物演示

   4微波爐微波產生電路的常見故障及檢測維修

   5微波爐控制電路及定時電路常見故障與檢測維修

   6微波爐電壓轉換電路的常見故障及檢測維修

   6微波爐保護裝置的檢測與維修

   7微波爐常見故障的檢測及維修

3   全自動洗衣機

1全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測

2全自動洗衣機機械結構的認識及拆裝

3進水、排水常見故障的檢測和排除

4洗滌、脫水常見故障的檢測和排除

5全自動洗衣機程控器的檢測

6電機及電機控制故障的檢測和排除

7機械傳動系統的常見故障及檢修

8集成控制電路檢測和故障分析排除

9漏電安全防護報警系統故障分析和排除

4、電子電風扇

1結構拆卸分析、

2元器件識別檢測、

3常見典型故障分析排除

5、電子消毒柜

1結構拆卸分析、

2元器件識別檢測、

2常見典型故障分析排除

6、自動洗碗機

1常用元器件、傳感器及控制芯片的認識和檢測

2機機械結構的認識及

3進水、排水常見故障的檢測和排除

4洗滌、脫水常見故障的檢測和排除

5過程控器的檢測

6電機及電機控制故障的檢測和排除

7機械傳動系統的常見故障及檢修

8集成控制電路檢測和故障分析排除

七、家用電子產品電氣控制實訓裝置清單

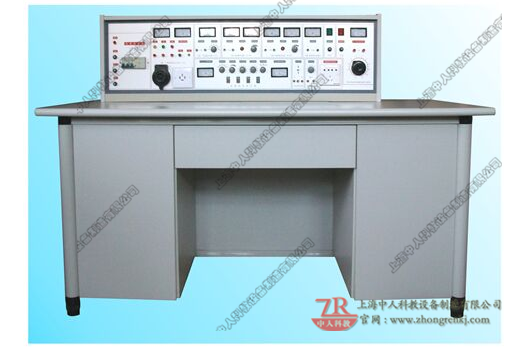

ZRTY-181E通用電工、電子、電拖(帶直流電機)實驗室成套設備

一、產品的特點：

實驗臺具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有多孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍：

適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。

三、實驗臺及操作桌結構：

四、實驗臺主要技術指標：

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。

電壓穩定度：<10^-2           負載穩定度：<10^-2           紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、函數信號發生器（正弦波、三角波、矩形波）

①頻率范圍：5HZ-550KHZ分五個頻段

②頻率指示：由HZ表直接讀出

③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

                   三級衰減：0db、20db、40db具有連續細調

　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

　　　　　　　　   三角波：5HZ-550KHZ>１V

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。

7、絕緣電阻：>5MΩ

8、漏電保護：漏電動作電流≤30mA

五、結構、配備及實驗項目

研制本產品的意義：

該設備是在“ZRTY-181D 通用電工、電子、電力拖動實驗室成套設備”的基礎上增加了直流電機的調速環節，直流實驗電機等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路、直流電機實驗有機的融于一體，大大節省實驗室，節省管理人員，節省資金。大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。該設備是學校一步到位、上規模、上檔次的理想選擇。

（一）結構與配備：

1、實驗桌:見彩圖14頁，一臺二座，桌子外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下都是元件儲存柜，放置元器件。

2、實驗臺:在ZRTY-181C通用電工、電子實驗室成套設備的基礎上增加直流電機調速環節，Ia、If指示環節，0～220V直流電源。學生實驗桌及示教控制臺各配備一臺。

3、示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150cm×70cm，用于講解、演示。

4、器材配備:

26臺三相180W電動機，13臺直流電機100W，26只時間繼電器，78只交流接觸器，156只交直流電表，13只MF-500型萬用表，39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。

5、用戶自備器材：示波器(型號不限)，晶體管毫伏表等。

（二）實驗項目：

（1）電工實驗項目　　　　　　　　

利用上述32項實驗的元器件也可完成下面電路實驗

（2）電子實驗項目

利用上述44項實驗元器件也可完成面實驗

45．P-N結單向導電特性              　 79．電池監視電路

46．三權管I_CBO的測量電路              80．場效應管、三極管組成放大電路

47．三極管I_CEO的測量電路              81．PNP-NPN直接耦合放大電路

48．三極管電流放大       　　       　82．共基共射放大電路

49．三極管的VA特性             　   83．晶體管開關作用

50．帶負載的單級小信號電壓放大        84．液位光電控制

51．電壓負反饋偏置電路                85．簡單的溫控電路

52．分壓式電流負反饋偏置電路          86．模擬光控簡易路燈自動開關電路

53．用熱敏電阻穩定工作點              87．RC移相振蕩器

54．用二極管穩定工作點                88．雙T選頻網絡

55．分析Ce對低頻特性的影響           89．雙T選頻網絡組成的振蕩器

56．共基極放大實驗電路         　     90．變壓器反饋式振蕩電路

57．共集電極放大實驗電路              91．場效應管變壓器反饋式振蕩電路

58．共源極基本放大電路                92．防盜報警電路

59．場效應管自給偏壓放大電路          93．串聯型晶體振蕩電路

60．場效應管分壓式自偏壓電路          94．互補音頻振蕩訊響器

61．場效應管共漏極電路                95．報警訊響器

62．場效應管共柵極電路                96．音樂門鈴電路

63．單管阻容放大電路                  97．電子報警器電路

64．基本直流放大電路                  98．差動放大電路的基本形式

65．用電阻提高后級發射極電位          99．電子門鈴電路

66．用穩壓管提高后級發射極電位        100．準互補對稱電路

67．變壓器耦合放大電路                101．三管OTL互補對稱電路

68．甲類功率放大電路                  102．長尾式差動放大電路

69．乙類功率放大電路                  103．差動輸入單端輸出

70．串聯電流負反饋                    104．單端輸入雙端輸出

71．串聯電壓負反饋電路                105．單端輸入單端輸出

72．并聯電壓負反饋電路                106．雙電源式長尾差動放大電路

73．并聯電流負反饋電路                107．差動式放大器實驗電路

74．兩級放大電路中的負反饋            108．具有恒流源的差動放大電路措施

75．射極輸出電路                      109．單端輸出差動放大電路的溫諷分析

76．自舉射極輸出電路　　　　　　　　  110．閃光器電路

77．用電容衰減高頻電壓　　　　　　　  l11．運算放大器的基本接法

78．用負反饋消除自激振蕩　　　　　　  112．電流差動式運放用作交流比例放大

113．Vos的簡易測量方法                148．雙端輸入求和運算

114．Aos的簡易測量方法                149．基本積分電路

115．Aod的簡易測量方法                150．EG考濾泄漏阻對的積分運算電路　

116．共模抑制比Cmrr的簡易測試　　　　 151．提高積分時間常數的措施

117．最大共模輸入電UIcm的簡易測試    152．快速積分電路

118．Yopp的簡易測試                   153．模擬一階微分方程電路

119．SR的測量方法                     154．模擬二階微分方程電路

120．基本同相放大接法                 155．基本微分電路

121．運放構成的LC振蕩器              156．實用微分電路

122．電熱杯調溫電路                   157．利用間接方法得到近似微分

123．引到反向端輸入調零措施           158．基本對數運算電路

124．引到同向端輸入調零指施           159．利用三極管的對數特性組成對數運算電路

125．為使電值不致過大的接法           160．反對數放大的基本電路

126．利用三極管的基極電流實現對       161．Vo正比于VxVy電路

Ios的溫度補償                     162．簡單的過零此較電路

127．利用T型網絡提高等效反饋電阻  　 163．具有滯迥特性的比較電路

128．使互補管工作在甲乙類擴大輸出     164．雙限比較電路

電流的措施                        165．利用二級管作為上限檢測幅度選擇電路

129．對電容負載進行校正時措施　　　　 166．雙限三態比較電路

130．反相輸入保護措施   　　　        167．下限檢幅選擇電路

131．同相輸入保護措施  　　　         168．基本采樣保護電路

132．利用穩壓管保護器件   　　　　　  169．RC無源網終的低通濾波電路

133．電源極性錯接的保護  　　　       170．濾波電路接到組件的同相輸入端

134．電源啟動瞬間過壓保護　　　　     171．濾波電路接到組件的反相輸入端

135．二極管檢波電路     　　　 　     172．簡單二階RC濾波電路

136．利用PN結的溫度系數測量溫度      173．典型RC有源濾波電路

的電路原理                       174．兩階有源濾波電路

137．雙二極管限幅器     　　　        175．多路反饋二級有源濾波電路

138．反相運放基本電路   　　　        176．典型二階高通有源濾波電路

139．可變比例放大      　　　         177．基本帶通濾波電路

140．同相運放基本電路  　　　         178．典型帶通濾波電路

141．電壓/電流變換電路 　　　         179．用雙T網絡組成的帶阻濾波

142．電流/電壓變換電路 　　　         180．輸出限幅的反相器

143．電壓跟隨器       　　　          181．實用差值運算放大器

144．差動放大基本電路  　　　         182．矩形波振蕩電路

145．運算放大器的差動輸　　　     　  183．阻容移相觸發電路

146．反相輸入求和運算    　　　       184．電熱褥調溫裝置

147．同相輸入求和運算   　　　        185．寬度可調的矩形波發生器

186．簡單的鋸齒波發生器               214．感性負載對晶閘管的影響

187．幅頻可調的鋸齒波發生器           215．晶閘管觸發導通試驗

188．單相橋式整流常用畫法電路         216．反電動勢負載晶閘管電路

189．全波整流電路的最大反向峰值電壓   217．簡易電子調壓電路

190．電容濾波電路                     218．測試單結管分壓比n

191．電容濾波帶電阻負載　　 　　　    219．單結管振蕩電路

192．全波整流電容濾波電路　　 　　    220．單結管觸發應用電路

193．RC濾波電路        　　　        221．二極管"與"門電路

194．多段RC濾波電路       　  　　   222．三極管"或"門電路

195．基本的LC濾波電路      　　　    223．與邏輯形象化

196．T型濾波電路           　　　     224．或邏輯形象化

197．二倍壓整流電路        　　　     225．非邏輯形象化

198．三倍壓整流電路        　　　     226．三極管"非"門

199．基本穩壓管穩壓電路     　　   　 227．三極管"與非"門

200．基本調整管穩壓電路    　　　     228．三極管"或非"門

201．具有放大環節的穩壓電路 　　　    229．三扳管雙穩態電路

202．調整管穩流電路  　　　           330．三極管單穩態電路

203．電子濾波器       　　　          231．三極管多諧振蕩電路

204．串聯穩壓電路      　　　         232．置位觸發電路

205．并聯穩壓電路       　　　        233．射極耦合雙穩態

206．電子催眠器         　　　        234．對稱式多諧振蕩器

207．三端集成穩壓電路   　　　        235．環形多諧振蕩器

208．正電源輸出可調的集成穩壓電路　   236．微分型單穩態電路

209．單相全波可控整流  　　　         237．集成施密特電路

210．硅穩壓管穩壓電路 　　    　      238．矩形波發生器

211．單相半波可控整流 　　　          239．單脈沖電路

212．單相橋式半控整流 　　　          240．連續脈沖發生器

213．充電用硅整流器原理　　　

（3）電氣控制部分實驗

通用電工、電子、電拖（帶直流電機）四合一實驗室元件清單（每臺）

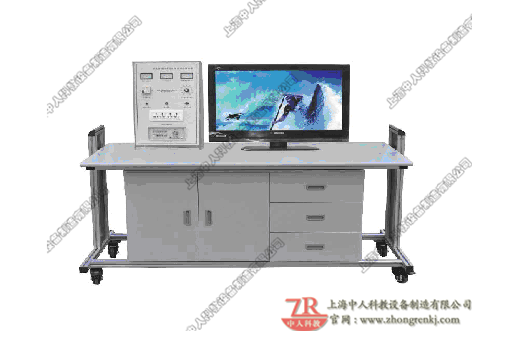

ZRJDQ-04C液晶電視維修技能實訓考核裝置（32寸液晶）

• 產品概述:

" 家電音視頻維修技能實訓考核裝置"是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：160cm×80cm×135.5cm
三、系統組成

1、控制及交流電源部分

（1）提供單相交流電源、線間直接短路自動保護裝置。控制實訓臺工作電源。

（2）提供～220V插座1只，為外部儀器提供工作電源。

2、直流電源部分

（1）開關電源：+5V，+24V、12V 。

（2）彩色電視信號發生器：采用大規模可編程邏輯控制器和具有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K.
 ( 3)顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵  ,12級階梯 ,  十字中心及顯示幅值  , 四階棋盤 , 彩色棋盤.

四.智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能


五、液晶電視技術指標:

 1.顯示器尺寸：32寸；

 2.對比度：400：1；

 3.分辨率：1920×1080；

4.反應時間：<16 ms；

5.屏幕亮度：500cd/㎡；

6.視角：178度；

7.屏幕比例：16∶9；

8.制式：NTSC/PAL/SECAM；

9.輸入：YPbPr；VGA；HDMI；AV；USB

10.工作電源：AC220V±10%-50Hz；

11.環境溫度：5℃～35℃；

12.相對濕度：≤85%（25℃）；

13.整機功耗：＜100W；

.信號輸入：射頻48MHz-470MHz；

六．實訓功能

1、認 識 液 晶 電 視 的 內 部 結 構 ；

2、認識液晶電視中各主要元器件的基本結構；

3、理解液晶電視中各主要元器件的基本工作原理；

4、認識液晶電視各主要單元電路的組成；

5  理解液晶電視各主要單元電路的工作原理；

6、認識液晶顯示屏的組成及工作原理；

7、認識主要IC的功能及原理；

8、工廠菜單的進入方法及調試；

9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；

11、三無故障現象的檢測與處理；

12、搖控指示燈亮，三無故障現象的檢修指導；

13、屏亮，有聲音，無圖像故障現象的檢測與處理；

14、屏亮，無聲音，無圖像故障現象的檢修指導；

15、聲音正常，黑屏故障現象的檢測與處理；

16、無伴音，圖像正常故障現象的檢測與處理；

17、按鍵無反應故障現象的檢測與處理

18、遙控無反應故障現象的檢測與處理；

19、不能讀U盤故障現象的檢修指導；

20、AV圖像正常，無聲音故障現象的檢修指導；

21、白屏故障現象的檢修指導；

22、圖像偏色或缺色故障現象的檢修指導；

23、花屏故障現象的檢修指導；

24、接入VGA后無信號故障現象的檢修指導；

25、指示燈不亮故障現象的檢修指導；

26、一側喇叭無聲音故障現象的檢測與處理；

27、無彩色故障現象的檢修指導；

28、液晶屏點屏方法；

29、液晶屏接口定義；

30、整機裝配；
31、電子調諧器的測量與分析

32、視頻信號處理流程測量與分析

33、音頻信號處理流程與分析

34、AD模數轉換控制測量與分析

35、開關穩壓電路測量與分析

36、逆變器背光驅動電路測量與分析

七．實訓臺配置（每臺配置）
